เหตุใดล้อบดเซรามิก CBN จึงเป็นตัวเลือกที่ดีที่สุดสำหรับการบดกรวย?

1. ภาพรวมของการเพิ่มขึ้นและข้อได้เปรียบของล้อบด CBN ที่มี vitrified

การเกิดขึ้นของวงล้อบดลูกบาศก์บอร์บิคไนไตรด์ (CBN) ที่ถูกผูกมัดนั้นได้ให้วิธีการแก้ปัญหาการบดกรวยที่มีความแม่นยำสูง CBN (ลูกบาศก์โบรอนไนไตรด์) เป็นวัสดุที่ร้อนแรงสองหลังเพชรและพันธะที่มีความต้านทานต่อความร้อนที่เหนือกว่าและความเสถียรของโครงสร้างไปยังวงล้อบด เมื่อเปรียบเทียบกับล้อบดแบบดั้งเดิมข้อดีหลักของล้อบด CBN ที่มีความเป็นด่างดำ ได้แก่ ::

ชีวิตที่ยืนยาวมาก: ความต้านทานการสึกหรอมากกว่า 100 เท่าของล้อบด Corundum ซึ่งลดการเปลี่ยนแปลงเครื่องมือและเวลาในการแต่งตัวอย่างมีนัยสำคัญ

ความเสถียรทางความร้อนสูง: ทนต่ออุณหภูมิสูงกว่า 1,400 ° C ป้องกันการเสียรูปความร้อนของชิ้นงาน

การเก็บรักษาที่แม่นยำสูง: การสูญเสียเมล็ดข้าวต้มต่ำทำให้มั่นใจได้ถึงความแม่นยำในการตัดเฉือนในระยะยาวและมีเสถียรภาพ

การบดที่มีประสิทธิภาพสูง: เพิ่มอัตราการกำจัดโลหะ 30% ถึง 50% ซึ่งเป็นการปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญ

คุณสมบัติพื้นฐานของล้อบด CBN vitrified

ล้อบด CBN Vitrified เป็นเครื่องมือบดประสิทธิภาพสูงที่ทำจากการผสมของลูกบาศก์โบรอนไนไตรด์ (CBN) และสารยึดเกาะ การผสมผสานวัสดุที่ไม่ซ้ำกันนี้ทำให้พวกเขามีประสิทธิภาพการตัดเฉือนที่ยอดเยี่ยม

คุณสมบัติของ cbn abrasives

Cubic Boron Nitride (CBN) เป็นวัสดุ superhard สังเคราะห์ที่มีโครงสร้างผลึกคล้ายกับเพชรซึ่งประกอบด้วยโบรอนและอะตอมไนโตรเจนที่ถูกผูกมัดและไนโตรเจน CBN abrasives มีลักษณะที่โดดเด่นดังต่อไปนี้:

(1) ความแข็งและความต้านทานการสึกหรอสูงมาก

microhardness สามารถเข้าถึง 4500hv รองจาก Diamond (10,000hv) และมากกว่าสองเท่าของ Corundum (2000hv)

ความต้านทานการสึกหรอมากกว่า 100 เท่าของสารกัดกร่อน corundum สามัญทำให้เหมาะอย่างยิ่งสำหรับการประมวลผลวัสดุความแข็งสูง

(2) ความเสถียรทางความร้อนที่ยอดเยี่ยม

ความต้านทานอุณหภูมิสูงสูงถึง 1,400 ° C (เพชรเริ่มออกซิไดซ์ที่ 800 ° C)

รักษาประสิทธิภาพการตัดที่อุณหภูมิสูงและไม่ทำปฏิกิริยากับโลหะที่ใช้เหล็ก

(3) ความเฉื่อยทางเคมีที่ดี

ไม่ตอบสนองทางเคมีกับโลหะเช่นเหล็กนิกเกิลและโคบอลต์

เหมาะอย่างยิ่งสำหรับการประมวลผลโลหะเหล็กเช่นเหล็กแข็งและเหล็กความเร็วสูง

ลักษณะของพันธะ vitrified

Vitrified Bond เป็นปัจจัยสำคัญในการกำหนดประสิทธิภาพของล้อบด คุณสมบัติหลักของมัน ได้แก่ :

(1) ความต้านทานความร้อนสูง

อุณหภูมิการเผาสามารถสูงกว่า 1,200 ° C

รักษาคุณสมบัติทางกลที่มั่นคงภายในช่วงอุณหภูมิการทำงาน

(2) ความแข็งแกร่งที่ยอดเยี่ยม

โมดูลัสยืดหยุ่นสูงกว่า 100GPA

การเสียรูปเล็กน้อยระหว่างการบดซึ่งเอื้อต่อการรักษาความแม่นยำในการประมวลผล

(3) ความพรุนที่ควบคุมได้

ความพรุน 5% -40% สามารถทำได้ผ่านการปรับสูตร

ความพรุนช่วยในการกำจัดชิปและการระบายความร้อนป้องกันการเผาไหม้ชิ้นงาน

(4) ความคมชัดของตนเองที่ดี

ธัญพืชที่มีการกัด

รักษาประสิทธิภาพการบดอย่างต่อเนื่องและมั่นคง

โครงสร้างที่เป็นเอกลักษณ์ของล้อบดเซรามิก CBN

ล้อบด CBN เซรามิกทั่วไปใช้การออกแบบโครงสร้างหลายชั้น:

(1) เลเยอร์ขัด

ความเข้มข้นของ CBN มักจะ 75% -150% (ส่วนปริมาณ)

ช่วงขนาดการขัด: การบดหยาบ #80- #120, บดละเอียด #400- #2000

(2) เลเยอร์การเปลี่ยนแปลง

สร้างความมั่นใจในความผูกพันที่แน่นหนาระหว่างเลเยอร์ขัดและสารตั้งต้น

ความหนามักจะ 1-2 มม.

(3) วัสดุเมทริกซ์

อลูมิเนียมอัลลอยด์: น้ำหนักเบาเหมาะสำหรับการบดความเร็วสูง

เมทริกซ์เหล็ก: ความแข็งแกร่งสูงใช้สำหรับการบดหนัก

ข้อดีของพันธะเซรามิก

พันธะเซรามิกเป็นวัสดุอนินทรีย์ที่ประกอบด้วยเฟสแก้วและเฟสผลึก ข้อดีของมันรวมถึง:

ความแข็งแกร่งสูง: ทนต่อการเสียรูปได้มากกว่าการใช้เรซิ่นหรือพันธะโลหะเหมาะสำหรับการบดที่มีความแม่นยำสูง

ความต้านทานอุณหภูมิสูง: รักษาเสถียรภาพแม้ในระหว่างการบดความเร็วสูง (มากกว่า 120 m/s)

การเปลี่ยนแปลงของตัวเองที่ยอดเยี่ยม: หลังจากทื่อธัญพืชที่กัดกร่อนก็หลุดออกไปเผยให้เห็นขอบที่คมชัดขึ้นและรักษาความคมชัด

เปรียบเทียบกับล้อบดแบบดั้งเดิม (Corundum, Diamond, ฯลฯ )

การเปรียบเทียบประสิทธิภาพ

เมื่อเปรียบเทียบกับล้อบดแบบดั้งเดิมล้อบดเซรามิก CBN นั้นมีข้อได้เปรียบที่สำคัญ:

ข้อกำหนดด้านประสิทธิภาพ	วงล้อบด Corundum	ล้อบดเรซิ่น-รีซิน	ล้อบด CBN
อุณหภูมิการทำงานสูงสุด	800 ° C	300 ° C	1400 ° C
อัตราส่วนการบด (G-value)	10-50	200-500	500-2000
ความเร็วเชิงเส้นสูงสุด	80m/s	100m/s	160m/s
ความเสถียรของมิติ	ยุติธรรม	ดี	ยอดเยี่ยม
ความถี่ในการแต่งตัว	สูง	ปานกลาง	ต่ำ

2. ข้อควรระวังในการใช้เครื่องบดกรวยความแม่นยำของวงล้อเซรามิก CBN

การเลือกและการติดตั้งล้อบด

การเลือกล้อและการจับคู่

เลือกความเข้มข้นของ CBN ที่เหมาะสมตามวัสดุชิ้นงาน (แนะนำ 100% -150% สำหรับเหล็กแข็ง)

หลักการเลือกขนาดกรวด:

การบดหยาบ: #80- #120

การบดกึ่งระยะไกล: #150- #240

การบดละเอียด: #400 ขึ้นไป

การเลือกประเภทสารยึดเกาะ (เฟสแก้ว/เซรามิก microcrystalline)

ข้อกำหนดการติดตั้ง

ใช้หน้าแปลนเฉพาะเพื่อให้แน่ใจว่ากำลังจับยึดอย่างเท่าเทียมกัน

จำเป็นต้องมีการปรับสมดุลแบบไดนามิกหลังจากการติดตั้ง (ความไม่สมดุลที่เหลือ≤ 0.4G ·มม./กก.)

ทำการทดสอบการใช้งานไม่ได้ใช้งานก่อนการใช้งานครั้งแรก (3 0 นาทีจากนั้นค่อยๆเพิ่มความเร็วในการใช้งานความเร็วในการทำงาน)

การควบคุมกระบวนการบด

การตั้งค่าพารามิเตอร์จุดสำคัญ

การควบคุมความเร็วเชิงเส้น:

เหล็ก: 80-120 m/s

คาร์ไบด์: 60-100 m/s

การเลือกอัตราฟีด:

การบดหยาบ: 0.01-0.03 มม./จังหวะ

การบดละเอียด: 0.002-0.01 มม./จังหวะ

Spark Clearing Times: ดำเนินการบดอย่างน้อยสามจุดในระหว่างขั้นตอนการบดละเอียด

การจัดการสารหล่อเย็น

จะต้องใช้ของเหลวบดพิเศษ (pH 8.5-9.5)

ความต้องการอัตราการไหล: ≥ 2 L/นาทีต่อมม. ของความกว้างของการเจียรล้อ

ความแม่นยำของตัวกรอง≤ 25 μm ตรวจสอบความเข้มข้นเป็นประจำ (แนะนำ 4 -6%)

น้ำสลัดและการบำรุงรักษา

ข้อกำหนดการแต่งตัวล้อบด

การเลือกเครื่องมือแต่งตัว:

น้ำสลัดหยาบ: ปากกาเพชรจุดเดียว

น้ำสลัดชั้นดี: ลูกกลิ้งเพชร

พารามิเตอร์การแต่งตัว:

อาหารแต่งตัว: 0.002-0.01 มม./จังหวะ

อัตราส่วนความเร็วในการแต่งตัว: 0.6 ถึง 0.8 (สัดส่วนการเจียรต่ออัตราส่วนความเร็วเชิงเส้นของลูกกลิ้ง)

การตรวจสอบการสึกหรอ

ตรวจสอบสภาพพื้นผิวของวงล้อบดเป็นประจำ (ทุก ๆ 8 ชั่วโมง)

สร้างระบบการตรวจสอบแรง/กำลังการบดและตั้งค่าเกณฑ์การเตือนภัย

บันทึกข้อมูลอายุการใช้งานของวงล้อการบด (จำนวนชิ้นส่วนเฉลี่ยที่ประมวลผลต่อช่วงเวลาการแต่งตัว)

ข้อกำหนดการดำเนินงานด้านความปลอดภัย

มาตรการป้องกัน

ต้องติดตั้งฝาครอบป้องกัน (มุมเปิด≤ 180 °)

ผู้ประกอบการจะต้องสวมหน้ากากป้องกัน (เพื่อป้องกันฝุ่น CBN)

ต้องติดตั้งตัวคั่นแม่เหล็กในพื้นที่ทำงานเพื่อรวบรวมชิปโลหะ

การจัดการที่ผิดปกติ

ขั้นตอนการจัดการการสั่นสะเทือนส่วนเกิน:

หยุดเครื่องทันที

ตรวจสอบ Runout Radial Spindle (ควรเป็น≤0.005มม.)

ปรับสมดุล

การตอบสนองการเผาไหม้ชิ้นงาน:

ตรวจสอบมุมสเปรย์น้ำหล่อเย็น

ลดอัตราการป้อนลง 20%-30%

การควบคุมสิ่งแวดล้อม

การจัดการอุณหภูมิและความชื้น

รักษาอุณหภูมิการประชุมเชิงปฏิบัติการไว้ที่ 20 ± 2 ° C

ความชื้นสัมพัทธ์ 45%-65%

ต้องรักษาห้องบดที่แม่นยำไว้ที่อุณหภูมิคงที่

มาตรการป้องกันการสั่นสะเทือน:

ติดตั้งอุปกรณ์บนรากฐานที่ทนต่อการสั่นสะเทือน (แอมพลิจูด≤2μm)

หลีกเลี่ยงการค้นหาอุปกรณ์ในพื้นที่เดียวกันกับอุปกรณ์ปั๊ม

3. การแก้ปัญหาที่พบบ่อยสำหรับเครื่องบด CBN CBN แบบเซรามิกเครื่องบดกรวยความแม่นยำ

ปัญหาความแม่นยำในการตัดเฉือน

เบี่ยงเบนมุมกรวย

ปรากฏการณ์: มุมกรวยชิ้นงานออกจากความอดทน (> ± 0.005 °)

สาเหตุที่เป็นไปได้:

การสูญเสียความแม่นยำทางเรขาคณิตของเครื่องมือเครื่องจักร (Guideways/Spindle)

การตั้งค่าที่ไม่ถูกต้องของมุมแต่งตัวล้อบด

ความแข็งแกร่งของชิ้นงาน/การติดตั้งไม่เพียงพอทำให้เกิดการเสียรูป

วิธีแก้ปัญหา:

ใช้เครื่องวัดอินเตอร์เฟอโรมิเตอร์เลเซอร์เพื่อตรวจสอบความแม่นยำทางเรขาคณิตของเครื่องมือเครื่องจักร

ขอแนะนำให้ปรับมุมของ Dresser Glinding Wheel (โดยใช้มาตรวัดมุมมาตรฐาน) แนะนำ)

เพิ่มจุดรองรับชิ้นงานเพิ่มเติมและเปลี่ยนเป็นแคลมป์ไฮดรอลิก (ควบคุมแรงหนีบเป็น 3-5 MPa)

ความรอบคอบ

ปรากฏการณ์: ความกลม> 2μm

สาเหตุที่เป็นไปได้:

ความสมดุลแบบไดนามิกของวงล้อที่ไม่ดี

การสึกหรอของแบริ่ง Spindle (Radial Runout> 0.003 มม.)

พารามิเตอร์การบดมากเกินไป

สารละลาย:

ปรับสมดุลล้อเจียร (ค่าเป้าหมาย: G1.0)

ตรวจสอบ Runout Radial Radial และเปลี่ยนตลับลูกปืนหากจำเป็น (แนะนำแบริ่งเซรามิก)

ปรับพารามิเตอร์:

ลดความเร็วเชิงเส้น 10%-15%

ลดอัตราการป้อนเป็น 50% ของมูลค่าดั้งเดิม

ปัญหาคุณภาพพื้นผิว

ระลอกคลื่นพื้นผิว

ปรากฏการณ์: รูปแบบระลอกคลื่นปกติ (ความยาวคลื่น 0.1-0.5 มม.)

สาเหตุที่เป็นไปได้:

การสั่นสะเทือนของระบบการบดขยี้ล้อ

ฐานรากเครื่องจักรหลวม

การสั่นพ้อง

สารละลาย:

ตรวจสอบและเสริมสร้างรากฐาน (ค่าการสั่นสะเทือนควรเป็น≤2μm/s)

ปรับความเร็วการหมุนเพื่อหลีกเลี่ยงโซนสั่นพ้อง (กำหนดโดยการวิเคราะห์สเปกตรัม FFT)

ใช้ล้อบดที่มีระยะห่างไม่เท่ากัน (เช่นร่องเกลียว)

พื้นผิวไหม้

อาการ: การเปลี่ยนสีของพื้นผิวชิ้นงาน (ออกซิเดชัน)

สาเหตุที่เป็นไปได้:

การระบายความร้อนไม่เพียงพอ (การไหล/ความดันไม่เพียงพอ)

รูขุมขนที่อุดตัน

อัตราฟีดมากเกินไป

สารละลาย:

เพิ่มประสิทธิภาพระบบทำความเย็น:

เพิ่มอัตราการไหลเป็น 15 ลิตร/นาที·มม. (ความกว้างของล้อบด)

ใช้การออกแบบหัวฉีดคู่ (หนึ่งด้านบนและอีกอันที่ด้านล่างทำมุมที่ 15 °)

ทำความสะอาดรูขุมขนของล้อบดด้วยปืนลมแรงดันสูง (อากาศอัด 0.6 MPa)

ลดอัตราการป้อนลง 30% และเพิ่มจำนวนรอบการขัด (≥3)

ความผิดปกติของล้อบด

การสึกหรอมากเกินไป

อาการ: อายุการใช้งานของวงล้อจะลดลงมากกว่า 50%

สาเหตุที่เป็นไปได้:

ความเข้มข้นที่ไม่เหมาะสม

การเปลี่ยนแปลงของวัสดุชิ้นงาน (เช่นมีเฟสแข็ง)

พารามิเตอร์การแต่งตัวไม่ถูกต้อง

สารละลาย:

ปรับความเข้มข้นของ CBN:

เหล็กดับ: 100%-125%

คาร์ไบด์: 75%-100%

แก้ไขพารามิเตอร์การแต่งกาย:

ลดอัตราฟีดน้ำสลัดเป็น 0.001 มม./จังหวะ

ปรับอัตราส่วนความเร็วในการแต่งตัวเป็น 0.4

การไหลของธัญพืช

ปรากฏการณ์: "จุดหัวล้าน" ปรากฏบนพื้นผิววงล้อบด

สาเหตุที่เป็นไปได้:

ความแข็งแรงของพันธะไม่เพียงพอ

โหลดแรงกระแทกมากเกินไป

การกัดกร่อนของสารหล่อเย็น

สารละลาย:

ใช้พันธะเซรามิก microcrystalline ที่มีความแข็งแรงสูง

วิธีการตัดที่เหมาะสมที่สุด (ใช้การตัดแบบลาด, มุม <5 °)

เปลี่ยนประเภทน้ำหล่อเย็น (หลีกเลี่ยงสารเติมแต่งที่มีซัลเฟอร์)

ปัญหาระบบกระบวนการ

ประสิทธิภาพการประมวลผลต่ำ

ปรากฏการณ์: อัตราการกำจัดโลหะลดลง 30%

สาเหตุที่เป็นไปได้:

ความหมองคล้ำของล้อบด

พลังการบดไม่เพียงพอ

พารามิเตอร์กระบวนการอนุรักษ์นิยม

สารละลาย:

ใช้การตรวจสอบเงื่อนไข:

ตั้งค่าเกณฑ์พลังงาน (85% ของสัญญาณเตือนไฟฟ้าที่ได้รับการจัดอันดับ)

ใช้เซ็นเซอร์การปล่อยอะคูสติกเพื่อตรวจสอบสภาพล้อบด

ความไม่แน่นอนของมิติ

ปรากฏการณ์: การเปลี่ยนแปลงมิติของแบทช์> 0.005 มม.

สาเหตุที่เป็นไปได้:

การเปลี่ยนรูปแบบความร้อนสะสม

ข้อผิดพลาดของระบบการวัด

การสึกหรอของล้อบดที่ไม่ได้รับการชดเชย

สารละลาย:

ใช้การชดเชยอุณหภูมิ:

เวลาอุ่นเครื่องของเครื่อง≥ 2 ชั่วโมง

ติดตั้งระบบควบคุมอุณหภูมิโดยรอบ (20 ± 1 ° C)

สร้างกลไกการชดเชยอัตโนมัติ:

กระตุ้นการวัดออนไลน์ทุก 10 ส่วน

แก้ไขพิกัด Z-Axis โดยอัตโนมัติผ่าน PLC

การแก้ไขปัญหาฉุกเฉิน

รอยแตกของล้อบด

มาตรการฉุกเฉิน:

กดปุ่มหยุดฉุกเฉินทันที

ตรวจสอบความสมบูรณ์ของฝาครอบป้องกัน

สาเหตุของการสอบสวน:

overspeed (ตรวจสอบฉลากความเร็วสูงสุด)

ความเครียดจากการติดตั้งมากเกินไป (แรงบิดสลักเกลียวหน้าแปลนตามคู่มือ)

ความล้มเหลวในการจับยึดชิ้นงาน

มาตรการฉุกเฉิน:

ตรวจสอบความดันไฮดรอลิกแคลมป์หลังจากปิดตัวลง (ปกติ 3-5 MPa)

ใช้โซลูชันการวางตำแหน่งรอง

เพิ่มการตรวจสอบด้วยภาพในกระบวนการสำคัญ (เพื่อยืนยันการยึดที่เหมาะสม)

คำแนะนำการบำรุงรักษาเชิงป้องกัน

สร้างบันทึกการตรวจสอบ:

บันทึกเส้นโค้งแรงบดหลังจากการแต่งตัวแต่ละครั้ง

ติดตามแนวโน้มชีวิตการบดของวงล้อ (การจัดการแผนภูมิควบคุม)

การจัดการชิ้นส่วนอะไหล่:

รักษาเครื่องมือแต่งตัวล้อฉีกขาดฉุกเฉิน (ลูกกลิ้งเพชร)

ชิ้นส่วนอะไหล่แบริ่ง Spindle (แนะนำให้เปลี่ยนบังคับหลังจาก 8,000 ชั่วโมง)

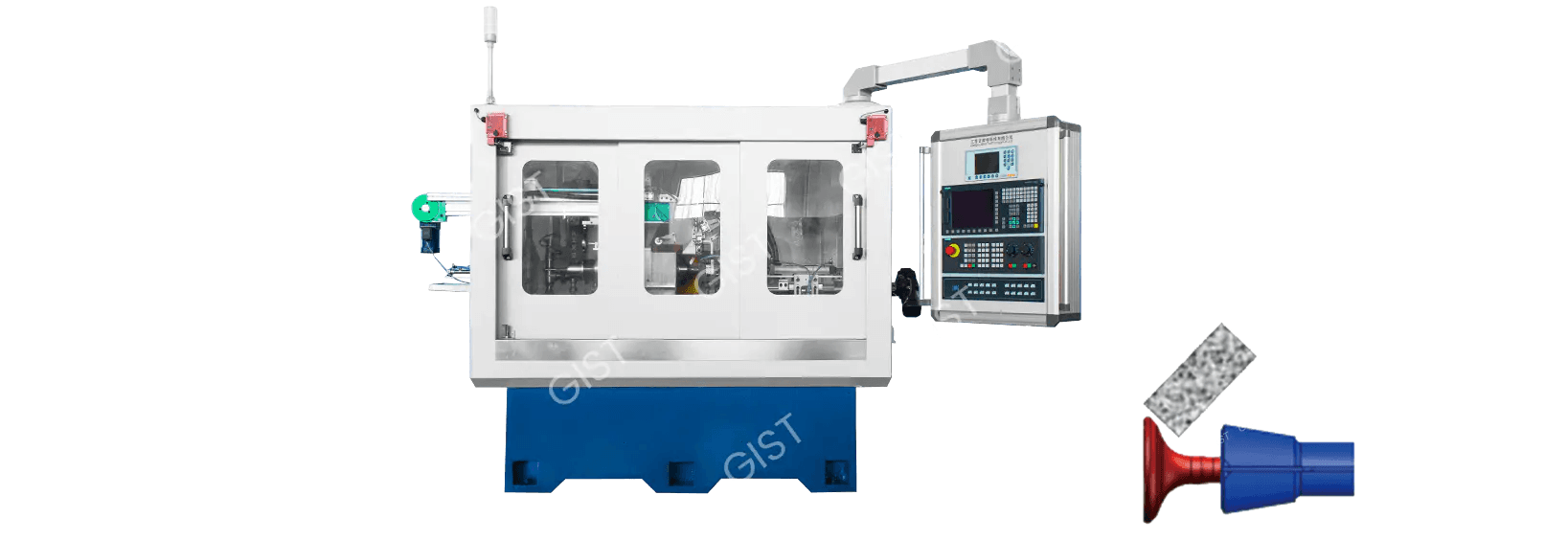

4. ฟังก์ชั่นหลักและข้อดีของเครื่องบดกรวยความแม่นยำของล้อเซรามิก CBN

ฟังก์ชั่นหลัก

เครื่องบดกรวยความแม่นยำ CBN CBN ของเซรามิกเป็นอุปกรณ์ระดับสูงที่ออกแบบมาโดยเฉพาะสำหรับการตัดเฉือนชิ้นส่วนรูปกรวยที่มีความแม่นยำสูง ฟังก์ชั่นหลักของพวกเขามีดังนี้:

การขึ้นรูปกรวยที่มีความแม่นยำสูง

บรรลุความแม่นยำในการตัดเฉือนระดับไมครอน (ความกลม≤1μm, ความทนทานต่อมุมกรวย± 0.003 °)

สามารถประมวลผลโครงสร้างรูปกรวยที่หลากหลาย:

กรวย Synchronizer เกียร์ยานยนต์

เครื่องยนต์เครื่องยนต์ร่องและกรวยร่องเดือย

กรวยสนามแข่งที่มีความแม่นยำ

กรวยบรรเทาขอบเครื่องมือ

การแปรรูปวัสดุที่ยากต่อเครื่องจักร

ออกแบบมาสำหรับวัสดุที่มีความทนทานสูง:

เหล็กแข็ง (HRC60)

โลหะผสมอุณหภูมิสูง (Inconel 718 ฯลฯ )

คาร์ไบด์ (YG8 ฯลฯ )

แก้ปัญหาของล้อบดแบบดั้งเดิมที่ "ไม่สามารถบด" และมีแนวโน้มที่จะเผาไหม้

ความสามารถในการตัดเฉือนรวมกัน

กระบวนการบดแบบครบวงจรแบบบูรณาการ

การตัดเฉือนแบบหลายคุณสมบัติให้สมบูรณ์ในการตั้งค่าที่ยึดเดียว:

พื้นผิวทรงกระบอก

สิ้นสุดการลบล้างใบหน้า

ร่องพื้นผิวโปรไฟล์

ข้อดีหลัก

อายุการใช้งานเครื่องมือยาวเป็นพิเศษ

รายการเปรียบเทียบ	วงล้อบด Corundum	ล้อบด CBN
การแต่งตัวชีวิต	50 ชิ้น	2,000 ชิ้น
อายุการใช้งานทั้งหมด	200 ชิ้น	50,000 ชิ้น
ความถี่ในการแต่งตัว	สองครั้งต่อกะ	สัปดาห์ละครั้ง

คุณภาพพื้นผิวที่ยอดเยี่ยม

ความขรุขระพื้นผิว RA ถึง0.1μm (เสร็จสิ้นกระจก)

ไม่มีความลึกของเลเยอร์การเผาไหม้ <2μm (ล้อบดทั่วไป> 10μm)

ความเครียดที่เหลืออยู่ควบคุมภายใน -200mpa (สถานะความเครียดแรงอัด)

ประสิทธิภาพการตัดเฉือนที่มีประสิทธิภาพสูง

อัตราการกำจัดโลหะที่ดีขึ้นอย่างมีนัยสำคัญ:

เหล็กดับ: 2.5 มม./มม. · S (กระบวนการทั่วไป0.8mm³/mm · S)

คาร์ไบด์: 1.2mm³/mm · S (กระบวนการทั่วไป0.3mm³/mm · S)

ตัดรอบเวลาลดลง 40%-60%

คุณสมบัติการประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม

การเปรียบเทียบการใช้พลังงาน:

เครื่องบดทั่วไป: 25kW · H/100 ชิ้น

เครื่องบด CBN: 8kw · h/100 ชิ้น

การลดขยะ:

ชิปบดลดลง 80%

การบริโภคสารหล่อเย็นลดลง 50%

การควบคุมกระบวนการอัจฉริยะ

ติดตั้งระบบการวัดออนไลน์ (เลเซอร์/ประเภทติดต่อ)

ฟังก์ชั่นการชดเชยแบบปรับตัว:

แก้ไขการสึกหรอของล้อบดโดยอัตโนมัติ

ค่าชดเชยแบบเรียลไทม์สำหรับการเปลี่ยนรูปแบบความร้อน

ระบบ Digital Twin ทำนายผลการตัดเฉือน

ความก้าวหน้าทางเทคนิค

นวัตกรรมวัสดุ

เทคโนโลยีพันธบัตรนาโน-เซรามิก:

ความแข็งแรงของการดัดงอเพิ่มขึ้นเป็น 180 MPa

ความต้านทานความร้อนเพิ่มขึ้น 30%

ล้อบดคอมโพสิตหลายชั้น:

เลเยอร์ฐาน: เมทริกซ์ความเฉียบแหลมสูง

การเปลี่ยนเลเยอร์: วัสดุการไล่ระดับสี

เลเยอร์ที่ใช้งานได้: มวลรวม Microcrystal CBN

ประมวลผลนวัตกรรม

เทคโนโลยีการบดแช่แข็ง:

อุณหภูมิงานชิ้นงาน <150 ° C (กระบวนการทั่วไป> 400 ° C) ทำได้ผ่านการระบายความร้อนด้วยแรงดันสูง

เทคโนโลยีการปราบปรามการสั่นสะเทือน:

ระบบหมาด ๆ ที่ใช้งานควบคุมแอมพลิจูดการสั่นสะเทือนภายใน 0.5 μm

การรวมอุปกรณ์

ฟังก์ชั่นการเชื่อมโยงห้าแกน:

จำนวนการเชื่อมโยงสูงสุดของแกน: x/y/z/axis/center

ความแม่นยำในการวางตำแหน่ง: 5μm5μm/300mm

การออกแบบแบบแยกส่วน:

การเปลี่ยนชุดล้อเจียรอย่างรวดเร็ว (<10 นาที)

โมดูลฟังก์ชั่นการเลี้ยว/การกัดเสริม

มูลค่าแอปพลิเคชันอุตสาหกรรม

การผลิตยานยนต์

การส่งสัญญาณกรวยแบบซิงโครไนซ์: การส่งสัญญาณ:

ความแม่นยำในการตัดเฉือนดีขึ้นเป็น DIN 5

ต้นทุนต่อหน่วยลดลง 35%

ใหม่ยานยนต์พลังงานมอเตอร์กลไกการตัดเฉือน:

บรรลุความทนทานต่อการพอดี 0.005 มม.

กำจัดปัญหาเสียงรบกวนที่เกี่ยวข้องกับการประกอบแบบดั้งเดิม

การบินและอวกาศ

เครื่องยนต์ม้วนใบมีดและการตัดเฉือนเดือย:

อายุความเหนื่อยล้าเพิ่มขึ้น 3 ครั้ง

รอบการตัดเฉือนลดลงจาก 8 ชั่วโมงเป็น 2.5 ชั่วโมง

การตัดเฉือนเกียร์เกียร์: การตัดเฉือนกรวย:

ความสมบูรณ์ของพื้นผิวเป็นไปตามมาตรฐาน AMS2420

อัตราที่สนใจลดลงจาก 15% เป็น 0.5%

การผลิตเครื่องมือ

คาร์ไบด์เจาะมุมการตัดเฉือนมุม:

Serration ที่ตัดขอบ <3μm

อายุการใช้งานเครื่องมือเพิ่มขึ้น 50%

คัตเตอร์กัดที่มีความแม่นยำสูงพร้อม Shanks เรียว:

พื้นที่ติดต่อ> 90%

การทำซ้ำการทำซ้ำ1μm

ทิศทางการพัฒนาในอนาคต

การอัพเกรดอัจฉริยะ:

ระบบเพิ่มประสิทธิภาพกระบวนการ AI แบบบูรณาการ

การพัฒนาแบบจำลองการทำนายสภาพการเจียรของการเรียนรู้ด้วยตนเอง

การผลิตสีเขียว:

การพัฒนาเทคโนโลยีการบดแห้ง

การพัฒนาวัสดุสารยึดเกาะที่ย่อยสลายได้

การตัดเฉือนที่มีความแม่นยำเป็นพิเศษ:

บรรลุความหยาบผิวระดับนาโน (RA <0.05μm)

การพัฒนากระบวนการกำจัดระดับอะตอม

5. คู่มือการแก้ปัญหาและการบำรุงรักษาที่พบบ่อยสำหรับเครื่องบด CBN CBN แบบเซรามิก

การวินิจฉัยและการแก้ไขปัญหาที่พบบ่อย

การแก้ไขปัญหาความแม่นยำในการตัดเฉือนที่ผิดปกติ

ความแม่นยำของการตัดเฉือนที่ผิดปกติส่วนใหญ่จะปรากฏเป็นมุมกรวยที่มากเกินไปและความกลมที่ไม่ดี โดยทั่วไปแล้วมุมกรวยที่มากเกินไปหมายถึงการเบี่ยงเบนมากกว่า± 0.01 °ระหว่างมุมกรวยกลึงจริงและข้อกำหนดการออกแบบในขณะที่ความกลมที่ไม่ดีบ่งบอกถึงการเบี่ยงเบนมากกว่า2μmจากส่วนตัดขวางแบบกลม

สำหรับมุมกรวยที่มากเกินไปความแม่นยำทางเรขาคณิตของเครื่องมือเครื่องจักรจะต้องได้รับการสอบเทียบก่อน ขอแนะนำให้ใช้อินเตอร์เฟอโรมิเตอร์เลเซอร์เพื่อตรวจสอบความคงที่ของแกนแต่ละแกนโดยเฉพาะอย่างยิ่งการตั้งฉากระหว่างแกน x และ z การทดสอบนี้ควรดำเนินการหลังจากอุณหภูมิในการทำงานของเครื่องมีความเสถียรโดยทั่วไปจะต้องใช้การอุ่นเครื่อง 1-2 ชั่วโมง หากตรวจพบการเบี่ยงเบนความเบี่ยงเบนของ Perpendicularity ควรแก้ไขตามคำแนะนำของผู้ผลิตเครื่องมือเครื่องจักร โดยทั่วไปจะทำได้โดยการปรับการกวาดล้าง Slat Guide Rail เป็นภายใน 0.005-0.01 มม.

การแต่งกายด้วยการบดล้อก็เป็นปัจจัยสำคัญที่ส่งผลต่อความแม่นยำของมุมเรียว แนะนำให้ทำน้ำสลัดไดมอนด์ด้วยอัตราฟีดน้ำสลัด 0.002-0.005 มม. หลังจากการแต่งตัวต้องใช้รอบการขัดอย่างน้อยสามรอบเพื่อให้แน่ใจว่ามีความสม่ำเสมอและความคมชัดของธัญพืชที่มีการขัดบนพื้นผิววงล้อบด สำหรับการตัดเฉือนเรียวที่มีความแม่นยำสูงขอแนะนำให้ทดสอบการบดชิ้นงานหนึ่งหรือสองชิ้นก่อนการตัดเฉือนขั้นสุดท้าย หลังจากได้รับการวัดที่น่าพอใจเท่านั้นที่จะได้รับการผลิตจำนวนมาก

ความกลมที่ไม่ดีมักเกี่ยวข้องอย่างใกล้ชิดกับสภาพของแกนเครื่องมือเครื่องจักร ก่อนอื่นให้ตรวจสอบ Runout Radial Spindle ซึ่งไม่ควรเกิน 0.003 มม. โดยใช้ตัวบ่งชี้การหมุน หากเกินค่านี้ตลับลูกปืนแกนหมุนอาจต้องเปลี่ยน นอกจากนี้วงล้อการบดจะต้องมีความสมดุลแบบไดนามิกตามมาตรฐาน G1.0 โดยมีการควบคุมความไม่สมดุลภายใน 0.4G ·มม./กก. สำหรับการบดความเร็วสูง (ความเร็วเชิงเส้นเกิน 80m/s) แนะนำให้ใช้ระบบการปรับสมดุลแบบไดนามิกออนไลน์สำหรับการตรวจสอบและปรับแบบเรียลไทม์

การแก้ไขข้อบกพร่องคุณภาพพื้นผิว

ข้อบกพร่องคุณภาพพื้นผิวมักจะรวมถึงเครื่องหมายการพูดพล่อยการเผาไหม้และความขรุขระมากเกินไป เครื่องหมายการพูดคุยสามารถจัดหมวดหมู่เป็นปกติและแบบสุ่ม

เครื่องหมายการพูดพล่อยปกติมักจะปรากฏเป็นแถบที่มีความยาวและมีความยาวคลื่นระหว่าง 0.1 ถึง 0.5 มม. ปัญหาประเภทนี้เกิดจากการสั่นสะเทือนของระบบเป็นหลัก มาตรการการรักษารวมถึง: ปรับสมดุลวงล้อบดอย่างแม่นยำเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐาน G1.0; การปรับความเร็วแกนหมุนและการใช้การวิเคราะห์สเปกตรัม FFT เพื่อระบุความถี่เรโซแนนท์เพื่อหลีกเลี่ยงช่วงความเร็วที่ละเอียดอ่อน และตรวจสอบรากฐานเครื่องมือเครื่องจักรเพื่อให้แน่ใจว่าระดับการสั่นสะเทือนต่ำกว่า 2 μm/s

เครื่องหมายการพูดพล่อยแบบสุ่มปรากฏเป็นเครื่องหมายพื้นผิวที่ผิดปกติซึ่งมักจะบ่งบอกถึงการสึกหรอของตลับลูกปืนแกนหมุนที่เป็นไปได้ แบริ่งควรได้รับการตรวจสอบและแทนที่หากจำเป็น เมื่อเปลี่ยนให้ใส่ใจกับแบริ่งล่วงหน้า การโหลดล่วงหน้ามากเกินไปสามารถนำไปสู่ความล้มเหลวของแบริ่งก่อนวัยอันควร

การเผาไหม้ของพื้นผิวส่วนใหญ่เกิดจากอุณหภูมิที่มากเกินไปในพื้นที่บด การแก้ปัญหารวมถึง: การเพิ่มอัตราการไหลของน้ำหล่อเย็นเป็นอย่างน้อย 2 L/นาทีต่อมิลลิเมตรของความกว้างของการเจียรของล้อ; ตรวจสอบตำแหน่งหัวฉีดน้ำหล่อเย็นเพื่อให้แน่ใจว่าจะอยู่ในแนวเดียวกันกับโซนหน้าสัมผัสที่บด การเพิ่มประสิทธิภาพพารามิเตอร์การบดลดอัตราการป้อนอย่างเหมาะสมและเพิ่มจำนวนรอบการขัด สำหรับการเผาไหม้อย่างรุนแรงการเปลี่ยนล้อบด CBN ที่มีค่าใช้จ่ายที่มีค่าการนำความร้อนสูงกว่าอาจจำเป็น

ความขรุขระมากเกินไปมักเกี่ยวข้องกับสภาพของล้อเจียร เมื่อกรวดล้อบดหมองคล้ำความขรุขระพื้นผิวจะลดลงอย่างมีนัยสำคัญ การแต่งตัวล้อบดเป็นสิ่งจำเป็นและควรทำการทดสอบการบดหลังจากแต่งตัวเพื่อตรวจสอบสภาพ หากปัญหายังคงมีอยู่ให้พิจารณาเปลี่ยนไปใช้ล้อบดที่ละเอียดกว่าหรือลดอัตราการป้อนลง 50%

การจัดการกับความผิดปกติของล้อบด

ความผิดปกติของล้อบดส่วนใหญ่แสดงให้เห็นว่าเป็นการสึกหรอที่มากเกินไปและการสูญเสียเมล็ดพืชขัด การสึกหรอที่มากเกินไปของวงล้อบดหมายถึงอายุการใช้งานของมันต่ำกว่าที่คาดไว้อย่างมีนัยสำคัญอาจถึงอายุการใช้งานปกติเพียง 50% หรือน้อยกว่า

สาเหตุสำคัญของการสึกหรอที่มากเกินไป ได้แก่ ความเข้มข้นของการขัดที่ไม่เหมาะสมการเปลี่ยนแปลงคุณสมบัติของวัสดุชิ้นงานและการตั้งค่าพารามิเตอร์การแต่งกายที่ไม่ถูกต้อง สำหรับวัสดุที่ยากต่อการใช้เครื่องเช่นเหล็กแข็งขอแนะนำให้ใช้ล้อเจียรที่มีความเข้มข้น CBN ระหว่าง 100% ถึง 125% เมื่อการตัดเฉือนโลหะผสมที่มีเฟสแข็งความเข้มข้นสามารถลดลงเหลือ 75% เป็น 100% เกี่ยวกับพารามิเตอร์การแต่งกายควรลดลงเป็น 0.001 มม./จังหวะและควรปรับอัตราส่วนความเร็วในการแต่งตัวเป็นประมาณ 0.4

การหลั่งกรวดปรากฏว่าเป็น "จุดหัวล้าน" ที่แปลเป็นภาษาท้องถิ่นบนพื้นผิววงล้อบด "จุดหัวล้าน" ที่มีการแปลเหล่านี้มักจะเกี่ยวข้องกับความแข็งแรงของพันธะไม่เพียงพอโหลดแรงกระแทกมากเกินไปในระหว่างการตัดเฉือนหรือการกัดกร่อนสารหล่อเย็น โซลูชันรวมถึง: การเปลี่ยนไปใช้ล้อบดที่มีพันธะเซรามิกไมโครคริสตัลที่มีความแข็งแรงสูง การเพิ่มประสิทธิภาพเส้นทางการตัดเฉือนโดยใช้ทางเข้าที่มีน้อยกว่า 5 °เพื่อหลีกเลี่ยงผลกระทบที่เกิดจากการตัดมุมขวา และตรวจสอบองค์ประกอบสารหล่อเย็นเพื่อหลีกเลี่ยงการใช้สารหล่อเย็นที่มีสารเติมแต่งที่มีการกัดกร่อนเช่นซัลเฟอร์

แผนฉุกเฉิน

การตอบสนองฉุกเฉินของการแตกหักของล้อบด

ในกรณีที่มีการแตกหักของล้อบดผู้ปฏิบัติงานควรเปิดใช้งานปุ่มหยุดฉุกเฉินทันทีเพื่อตัดการเชื่อมต่อพลังงานกับเครื่อง จากนั้นตรวจสอบความสมบูรณ์ของฝาครอบป้องกันเพื่อให้แน่ใจว่าไม่มีเศษซากบินสามารถทำร้ายใครได้ การตรวจสอบอุบัติเหตุควรมุ่งเน้นไปที่: ความเร็วของล้อบดเกินความเร็วสูงสุดที่ระบุไว้บนฉลากหรือไม่ ไม่ว่าจะเป็นความเรียบของการติดตั้งหน้าแปลนอยู่ภายใน 0.01 มม. หรือไม่ และไม่ว่าล้อบดจะหมดอายุหรือเก็บไว้อย่างไม่ถูกต้อง

การตอบสนองต่อความล้มเหลวของงาน

ความล้มเหลวในการจับยึดชิ้นงานสามารถนำไปสู่อันตรายด้านความปลอดภัยที่ร้ายแรงและความล้มเหลวของชิ้นงาน มาตรการการปรับปรุงรวมถึงการใช้ระบบการวางตำแหน่งคู่: การวางตำแหน่งเชิงกลเพื่อให้แน่ใจว่าตำแหน่งอ้างอิงการยึดไฮดรอลิกเพื่อให้แรงหนีบหลักและการล็อคนิวเมติกเป็นคุณลักษณะด้านความปลอดภัย นอกจากนี้ยังสามารถเพิ่มการตรวจสอบด้วยภาพเพื่อยืนยันการยึดชิ้นงานของงานก่อนการประมวลผล

วิธีแก้ปัญหาที่พบบ่อย:

อาการ	สาเหตุที่เป็นไปได้	สารละลาย
ระลอกคลื่นพื้นผิวงาน	การสึกหรอของแบริ่งที่ไม่สมดุลของล้อ/แกนหมุน	การปรับสมดุล/แทนที่แบริ่ง
ความแม่นยำของมุมเรียวเกินกว่า	การสูญเสียความแม่นยำทางเรขาคณิตของเครื่องจักร	ปรับระดับระดับของเครื่องและ guideways
การสึกหรอของล้อบดมากเกินไป	พารามิเตอร์การบดมากเกินไป	ลดความเร็วเชิงเส้นลง 15%-20%
พื้นผิวชิ้นงานเผาไหม้	การระบายความร้อน/การบดของล้อไม่เพียงพอ	เพิ่มการไหลของการระบายความร้อน/เปลี่ยนในเวลา
ประสิทธิภาพการบดลดลง	รูขุมขนของวงล้อบดอุดตัน	ชัดเจนหรือคืนค่าด้วยก้านทำความสะอาดพิเศษ

ระบบบำรุงรักษาเชิงป้องกัน

ประเด็นสำคัญในการบำรุงรักษารายวัน

การบำรุงรักษารายวันเป็นสิ่งจำเป็นสำหรับการสร้างความมั่นใจในระยะยาวการทำงานของอุปกรณ์ ก่อนที่จะเริ่มการเปลี่ยนแปลงการทำงานแต่ละครั้งการตรวจสอบต่อไปนี้จะต้องดำเนินการ: ควรตรวจสอบความเข้มข้นของสารหล่อเย็นโดยใช้เครื่องวัดการหักเหเพื่อให้แน่ใจว่ามีความเข้มข้นอยู่ในช่วง 4% -6%; ควรตรวจสอบความดันของระบบอากาศเพื่อรักษาแรงดันในการทำงาน 0.5-0.7 MPa; และล้อบดควรได้รับการตรวจสอบด้วยสายตาสำหรับรอยแตกข้อบกพร่องหรือความผิดปกติอื่น ๆ

การบำรุงรักษาหลังการเปลี่ยนแปลงมีความสำคัญเท่าเทียมกันและรวมถึง: การทำความสะอาดโต๊ะทำงานและตัวคั่นแม่เหล็กเพื่อลบชิปโลหะและการสะสมที่เกิดจากการขัด เช็ด Guideway Guards เพื่อป้องกันไม่ให้ชิปเข้าสู่พื้นผิว Guideway; การบันทึกข้อมูลการแต่งตัวล้อและจำนวนชิ้นงานที่ประมวลผลระหว่างการเปลี่ยนแปลงและเก็บรักษาบันทึกการใช้งานอุปกรณ์ที่สมบูรณ์

แผนการบำรุงรักษาเป็นระยะ

การบำรุงรักษารายสัปดาห์มุ่งเน้นไปที่การตรวจสอบระบบหล่อลื่น Guideway เพื่อให้แน่ใจว่าระดับไขมันอย่างน้อย 80% และสายหล่อลื่นไม่มีสิ่งกีดขวาง ระบบไฮดรอลิกควรได้รับการตรวจสอบอย่างละเอียดทุกเดือนโดยมุ่งเน้นไปที่ความแตกต่างของความดันฟิลเตอร์ หากความแตกต่างของความดันเกิน 0.3 MPa จะต้องเปลี่ยนตัวกรอง

ระบบแกนหมุนควรได้รับการตรวจสอบอย่างมืออาชีพทุกไตรมาสโดยใช้ไมโครมิเตอร์ที่มีความแม่นยำสูงเพื่อวัด Runout Radial Spindle ซึ่งไม่ควรเกิน 0.002 มม. ควรตรวจสอบอุณหภูมิแกนหมุน ไม่ควรเกิน 15 ° C หลังจากการทำงานอย่างต่อเนื่องสี่ชั่วโมง การบำรุงรักษาประจำปีต้องใช้ช่างเทคนิคมืออาชีพในการสอบเทียบเครื่องมือเครื่องจักรอย่างเต็มรูปแบบและคืนค่าความแม่นยำในการวางตำแหน่งทั้งหมดตามมาตรฐานโรงงาน

การจัดการชีวิตองค์ประกอบสำคัญ

ในฐานะที่เป็นองค์ประกอบหลักแนะนำให้เปลี่ยนตลับลูกปืนแกนหมุนหลังจากการทำงาน 8,000 ชั่วโมงโดยไม่คำนึงถึงสภาพพื้นผิว โดยทั่วไปแล้ว Guideway Sliders จะมีอายุการใช้งานห้าปีและควรถูกแทนที่ทันทีเพื่อหลีกเลี่ยงการสูญเสียความแม่นยำ หน้าแปลนล้อบดควรตรวจสอบแรงบิดทุก 2,000 ชั่วโมงเพื่อให้แน่ใจว่าการติดตั้งที่ปลอดภัยและเชื่อถือได้ สารหล่อเย็นควรถูกแทนที่อย่างสมบูรณ์ทุกสามเดือนเพื่อป้องกันการเสื่อมสภาพที่มีผลต่อประสิทธิภาพการตัดเฉือน

คู่มือบำรุงรักษาเครื่องบด CBN CBN CBN

หมวดการบำรุงรักษา	รายการบำรุงรักษา	รายละเอียดการดำเนินงานและมาตรฐาน	รอบ	บันทึกข้อกำหนด
การบำรุงรักษารายวัน	การตรวจสอบสารหล่อเย็น	ตรวจสอบความเข้มข้น (4%-6%), pH (8.5-9.5), ความแม่นยำในการกรอง≤25μm	ต่อการเปลี่ยนแปลง	บันทึกความเข้มข้นและสิ่งสกปรก
	การตรวจสอบด้วยภาพล้อบด	ตรวจสอบรอยร้าวข้อบกพร่องและอนุภาคที่มีการขัดและช่องระบายอากาศที่สะอาด (ปืนอากาศ 0.6MPa)	ทุกกะ	ถ่ายภาพและเก็บถาวรความผิดปกติใด ๆ
	ตรวจสอบระบบความดันอากาศ	ตรวจสอบให้แน่ใจว่าแรงดันอยู่ระหว่าง 0.5-0.7MPA และไม่มีการรั่วไหลในท่อ	ทุกกะ	บันทึกค่าความดัน
การบำรุงรักษารายสัปดาห์	คู่มือหล่อลื่นรถไฟ	เพิ่มจาระบีพิเศษเติม≥ 80%	รายสัปดาห์	บันทึกคะแนนและจำนวนเงินหล่อลื่น
	การตรวจสอบระบบไฮดรอลิก	ตรวจสอบความแตกต่างของความดันตัวกรอง (<0.3 MPa) และระดับน้ำมันภายในช่วงที่ทำเครื่องหมายไว้	รายสัปดาห์	บันทึกระดับความดันและระดับน้ำมัน
	การตรวจสอบความสมดุลแบบไดนามิกของล้อ	ใช้ balancer แบบไดนามิกเพื่อปรับเทียบกับ G1.0 (ไม่สมดุล≤ 0.4 g ·มม./กก.)	รายสัปดาห์หรือหลังจากเปลี่ยนล้อเจียร	บันทึกความไม่สมดุล
การบำรุงรักษารายเดือน	การตรวจสอบความแม่นยำของแกนหมุน	วัด Radial Runout (≤0.003มม.) และการเล่นตามแนวแกน (≤0.002มม.)	รายเดือน	บันทึกรายงานการตรวจสอบ
	การเปลี่ยนสารหล่อเย็น	เปลี่ยนสารหล่อเย็นอย่างสมบูรณ์และทำความสะอาดท่อและถัง	ทุกสามเดือน	บันทึกวันที่แทนที่และหมายเลขรุ่น
	เครื่องมือการสอบเทียบความแม่นยำทางเรขาคณิตของเครื่องมือ	ตรวจสอบความเป็นแนวตั้งของแต่ละแกนโดยใช้เลเซอร์ interferometer (แกน x/z ≤ 0.005 มม./300 มม.)	รายไตรมาส	เก็บใบรับรองการสอบเทียบไว้ในไฟล์
การบำรุงรักษาประจำปี	ยกเครื่องเครื่องเต็ม	รวมถึงการบดรางนำการปรับสกรูล่วงหน้าและการทดสอบฉนวนระบบไฟฟ้า	ทุกปี	รายงานการบำรุงรักษาที่สมบูรณ์
การจัดการชีวิตองค์ประกอบสำคัญ	การเปลี่ยนตลับลูกปืนแกนหมุน	การเปลี่ยนบังคับหลังจากดำเนินการ 8,000 ชั่วโมงโดยใช้ตลับลูกปืนเซรามิก	สะสมหลายชั่วโมง	บันทึกเวลาการแทนที่และชุด
	เปลี่ยนรางไกด์และแถบเลื่อน	แทนที่ทุก ๆ 5 ปีหรือเมื่อการเล่นที่สำคัญพัฒนาขึ้น	5 ปี	บันทึกเหตุผลในการเปลี่ยน
	การสอบเทียบหน้าแปลนวงล้อบด	ตรวจสอบความเรียบ (≤ 0.01 มม.) Bolt Torque ต้องปฏิบัติตามคำแนะนำของผู้ผลิต	ทุก ๆ 2,000 ชั่วโมง	บันทึกค่าแรงบิด
การตอบสนองฉุกเฉิน	รอยแตกของล้อบด	หยุดเครื่องทันที→ตรวจสอบฝาครอบป้องกัน→ตรวจสอบปัญหาความเร็ว/การติดตั้ง→เปลี่ยนล้อบด	ในกรณีที่มีรอยแตก	กรอกรายงานเหตุการณ์
	ความล้มเหลวในการจับยึดชิ้นงาน	เครื่องหยุด→ตรวจสอบความดันแคลมป์ (3-5 MPa) →เพิ่มการตรวจสอบด้วยภาพ→การวางตำแหน่งที่เหมาะสมที่สุด	เมื่อสิ่งนี้เกิดขึ้น	บันทึกมาตรการแก้ไข

ข้อควรระวังในการบำรุงรักษา:

ความปลอดภัยก่อน: ก่อนการบำรุงรักษาให้ปลดการเชื่อมต่อแหล่งจ่ายไฟและปล่อยแรงดัน สวมใส่อุปกรณ์ป้องกัน

เครื่องมือ: ใช้เครื่องมือตรวจสอบที่ผู้ผลิตแนะนำ (เช่นเลเซอร์ interferometers และ balancers แบบไดนามิก)

การตรวจสอบย้อนกลับข้อมูล: จำเป็นต้องมีการยืนยันลายเซ็นสำหรับการดำเนินการบำรุงรักษาแต่ละครั้งและข้อมูลจะถูกเก็บถาวรเป็นเวลาอย่างน้อยสามปี

คำเตือนที่ผิดปกติ: ปิดเครื่องทันทีเพื่อตรวจสอบหากพบปัญหาเช่นการสั่นสะเทือนที่เพิ่มขึ้นหรือการเพิ่มขึ้นของอุณหภูมิที่ผิดปกติ

6. เซรามิก CBN Glinding Wheel Precision Precision Cone Glinding Machine FAQS

อะไรคือข้อดีของล้อบด CBN Vitrified ผ่านล้อบดแบบดั้งเดิม?

คำตอบ:

ชีวิตที่ยืนยาวมาก: ความแข็งของ CBN เป็นอันดับสองรองจากเพชรและความต้านทานการสึกหรอนั้นมากกว่า 100 เท่าของล้อบด Corundum ซึ่งลดความถี่ทดแทนอย่างมีนัยสำคัญ

ความเสถียรทางความร้อนสูง: CBN สามารถทนต่ออุณหภูมิสูงถึง 1,400 ° C ป้องกันการเผาไหม้ชิ้นงาน (ล้อเจียรแบบดั้งเดิมล้มเหลวที่ 800 ° C)

การเก็บรักษาที่มีความแม่นยำสูง: พันธบัตร vitrified แสดงความแข็งแกร่งที่ยอดเยี่ยมแรงบดที่มั่นคงและสามารถบรรลุความกลมของเรียวน้อยกว่า1μm

ประสิทธิภาพสูง: อัตราการกำจัดโลหะเพิ่มขึ้น 30%-50%ทำให้เหมาะสำหรับวัสดุที่ยากต่อการใช้เครื่องเช่นเหล็กแข็งและโลหะผสมอุณหภูมิสูง

ฉันจะเลือกล้อบด CBN ที่ถูกต้องได้อย่างไร? ตอบ: พารามิเตอร์ต่อไปนี้จะต้องปรับตามวัสดุชิ้นงานชิ้นงานและข้อกำหนดที่แม่นยำ:

ขนาดกรวด:

การบดหยาบ (RA 0.8μm): #80- #120

การบดละเอียด (RA 0.1μm): #400- #2000

ความเข้มข้น:

เหล็กแข็ง: 100%-150%

คาร์ไบด์: 75%-100%

สารยึดเกาะ:

เซรามิกเฟสแก้ว: วัตถุประสงค์ทั่วไป

Microcrystalline Ceramic: ความต้องการความเหนียวสูง

วิธีแก้ไขเครื่องหมายการพูดคุยในระหว่างการบดกรวย?

A: ขั้นตอนการแก้ไขปัญหา:

การปรับสมดุลแบบไดนามิก: ล้อบดจะต้องเป็นเกรด G1.0 (ไม่สมดุล≤ 0.4G ·มม./กก.)

ตรวจสอบตลับลูกปืนแกนหมุน: แทนที่ถ้ารัศมี runout> 0.003 มม.

ปรับพารามิเตอร์:

ลดความเร็วเชิงเส้นลง 10% -15% (เช่นจาก 120m/s เป็น 100m/s)

ลดอัตราการป้อนลงเป็น 50% ของค่าดั้งเดิม

เพิ่มประสิทธิภาพการยึด: เพิ่มจุดรองรับชิ้นงานและลดการยื่นออกมา

อะไรคือสาเหตุของการลดลงอย่างฉับพลันในชีวิตของล้อบด?

คำตอบ: สาเหตุและการแก้ปัญหาทั่วไป:

สาเหตุ	สารละลาย
พารามิเตอร์การบดมากเกินไป	ลดความเร็วของเส้นหรืออัตราการป้อน
ความเข้มข้นของสารหล่อเย็นไม่เพียงพอ (<4%)	เติมเต็มสมาธิเป็น 6%
รูขุมขนของวงล้อบดอุดตัน	ทำความสะอาดด้วยปืนลมแรงดันสูง 0.6 MPa
เปลี่ยนวัสดุชิ้นงานชิ้นงาน (มีเฟสยาก)	ใช้ความเข้มข้นที่สูงขึ้น (150%) หรือล้อบดกรวดที่ดีกว่า

ฉันจะหลีกเลี่ยงการเผาไหม้ชิ้นงานระหว่างการบดกรวยได้อย่างไร

คำตอบ:

การเพิ่มประสิทธิภาพการระบายความร้อน:

อัตราการไหล≥ 15 L/นาที·มม. (ความกว้างของล้อบด)

ใช้ล้อเจียรที่เย็นภายในหรือหัวฉีดสองครั้ง (มุม 15 °)

การปรับกระบวนการ:

เพิ่มจำนวนวัฏจักรการขัด (≥ 3 การบดปราศจากประกายไฟ)

ลดอัตราการป้อนลง 30%

การเลือกล้อบด:

ใช้ล้อบดที่มีรูพรุนสูง (30%-40%) เพื่อเพิ่มการกระจายความร้อน

ฉันจะแก้ไขการเบี่ยงเบนมุมกรวยได้อย่างไร (> ± 01 °) หลังจากการตัดเฉือน?

คำตอบ:

การปรับเทียบความแม่นยำทางเรขาคณิตของเครื่อง:

ใช้เลเซอร์ interferometer เพื่อตรวจสอบแกน x/z ตั้งฉาก (ข้อผิดพลาด≤ 0.005 มม./300 มม.)

แก้ไขมุมแต่งตัวล้อบด:

ใช้บล็อกมุมมาตรฐานเพื่อปรับเทียบ Diamond Roller Dresser ตรวจสอบความแข็งแกร่งของติดตั้ง:

ควบคุมแรงหนีบที่ 3-5 MPa เพื่อป้องกันการเสียรูปชิ้นงาน

ล้อบด CBN ที่มีความต้องการใช้น้ำสลัดพิเศษหรือไม่?

คำตอบ:

เครื่องมือแต่งตัว: แนะนำให้ใช้ลูกกลิ้งเพชร (อายุการใช้งานที่ยาวนานและมีความแม่นยำสูง)

การตั้งค่าพารามิเตอร์:

อัตราฟีดน้ำสลัด: 0.002-0.005 มม./จังหวะ

อัตราส่วนความเร็วในการแต่งตัว: 0.4 ถึง 0.8 (การเจียรล้อกับอัตราส่วนความเร็วเชิงเส้นเชิงเส้น)

ข้อกำหนดการบด: จำเป็นต้องใช้บัตรผ่านฟรีสามครั้งหลังจากแต่งตัว

จำเป็นต้องมีการปรับเปลี่ยนอะไรหลังจากติดตั้งวงล้อบด?

คำตอบ:

การทดสอบการทำงานไม่ได้ใช้งาน: เพิ่มความเร็วตามขั้นตอนไปยังความเร็วในการทำงานและทำงานเป็นเวลา 30 นาที

Dynamic Balancing: ใช้ balancer ออนไลน์เพื่อปรับเป็น G1.0

ทดสอบการตรวจสอบการบด:

กระบวนการ 2-3 ตัวอย่างและตรวจสอบขนาดและคุณภาพพื้นผิว

ปรับจำนวนการแต่งกายอย่างละเอียดหรือพารามิเตอร์การบดตามผลลัพธ์

7. ปัญหาและการแก้ปัญหาที่พบบ่อยในระหว่างการทำงานของเครื่องบด CBN CBN แบบ CBN

ปัญหาคุณภาพพื้นผิว

เครื่องหมายการพูดพล่อยปกติ

ลักษณะ: striation เป็นระยะที่มีความยาวคลื่น 0.1-0.5 มม.

วิธีการรักษา:

ตรวจสอบการสั่นสะเทือนของรากฐาน (ควรเป็น≤2μm/s)

ปรับความเร็วเพื่อหลีกเลี่ยงความถี่เรโซแนนท์

ใช้ล้อบดที่มีระยะห่างไม่เท่ากัน (ขลุ่ยเกลียว)

พื้นผิวไหม้

เกณฑ์: ชั้นการเปลี่ยนสีออกซิเจน

การตอบโต้ที่สำคัญ:

เพิ่มอัตราการไหลของน้ำหล่อเย็นเป็น≥15 l/นาที·มม.

ใช้การออกแบบล้อบดระบายความร้อนภายใน

ลดอัตราการป้อนลง 30% และเพิ่มการขัดอีกสามครั้ง

ความผิดปกติของล้อบด

การสึกหรอผิดปกติ

กรณีทั่วไป: อายุการใช้งานลดลงมากกว่า 50%

โซลูชันการเพิ่มประสิทธิภาพ:

ปรับความเข้มข้นของ CBN (100-125% สำหรับเหล็กแข็ง)

ปรับเปลี่ยนพารามิเตอร์การแต่งกาย (อัตราฟีด≤ 0.001 มม./จังหวะ)

การไหลของธัญพืช

อาการ: "จุดหัวล้าน" ปรากฏบนพื้นผิววงล้อบด

สาเหตุราก:

ข้อเสียของความแข็งแกร่งของพันธะ

ผลกระทบการตัดมุมขวา

วิธีการปรับปรุง:

ใช้วงล้อบดของ Microcrystalline Ceramic Bond

ใช้วิธีการตัดความลาดชัน <5 °

ปัญหาระบบกระบวนการ

ความไม่แน่นอนของมิติ

จุดควบคุมหลัก:

การควบคุมอุณหภูมิโดยรอบที่ 20 ± 1 ° C

ทริกเกอร์การชดเชยการวัดออนไลน์ทุก ๆ 10 ชิ้น

สร้างแบบจำลองการชดเชยการเสียรูปแบบความร้อน

การแก้ไขปัญหาฉุกเฉิน

รอยแตกของล้อบด

ขั้นตอนฉุกเฉิน:

หยุดฉุกเฉินทันที

ตรวจสอบความสมบูรณ์ของฝาครอบป้องกัน

ตรวจสอบว่าความเร็วเกินขีด จำกัด หรือไม่

ชิ้นงานบิน

มาตรการป้องกัน:

ใช้ตำแหน่งคู่กลไกและไฮดรอลิก

ติดตั้งระบบยืนยันภาพ

คำแนะนำการเพิ่มประสิทธิภาพการบำรุงรักษา

การตรวจสอบทุกวัน:

ความเข้มข้นของสารหล่อเย็น (4-6%)

ลักษณะของล้อบด (รอยแตก/ข้อบกพร่อง)

การบำรุงรักษาเป็นระยะ:

รายสัปดาห์: การหล่อลื่น Guideway (ไขมันเติม≥ 80%)

รายเดือน: การตรวจสอบ Spindle Runout (≤ 0.003 มม.)

ภาคผนวก: ตารางการวินิจฉัยอย่างรวดเร็ว

คำอธิบายปัญหา	รายการตรวจสอบลำดับความสำคัญ	จำกัด เวลา
เครื่องหมายการพูดพล่อย	การปรับสมดุล/แบริ่งแบบไดนามิก	ภายใน 2 ชั่วโมง
การเผา	ระบบทำความเย็น	ปิดทันที
เกินมิติ	การชดเชยอุณหภูมิ	แก้ไขระหว่างการเปลี่ยนแปลง
