ยุคใหม่ในการบดวัสดุ Superhard: การวิเคราะห์ข้อดีของการใช้ล้อบดเซรามิก CBN ในเครื่องบดที่ไม่มีศูนย์กลาง

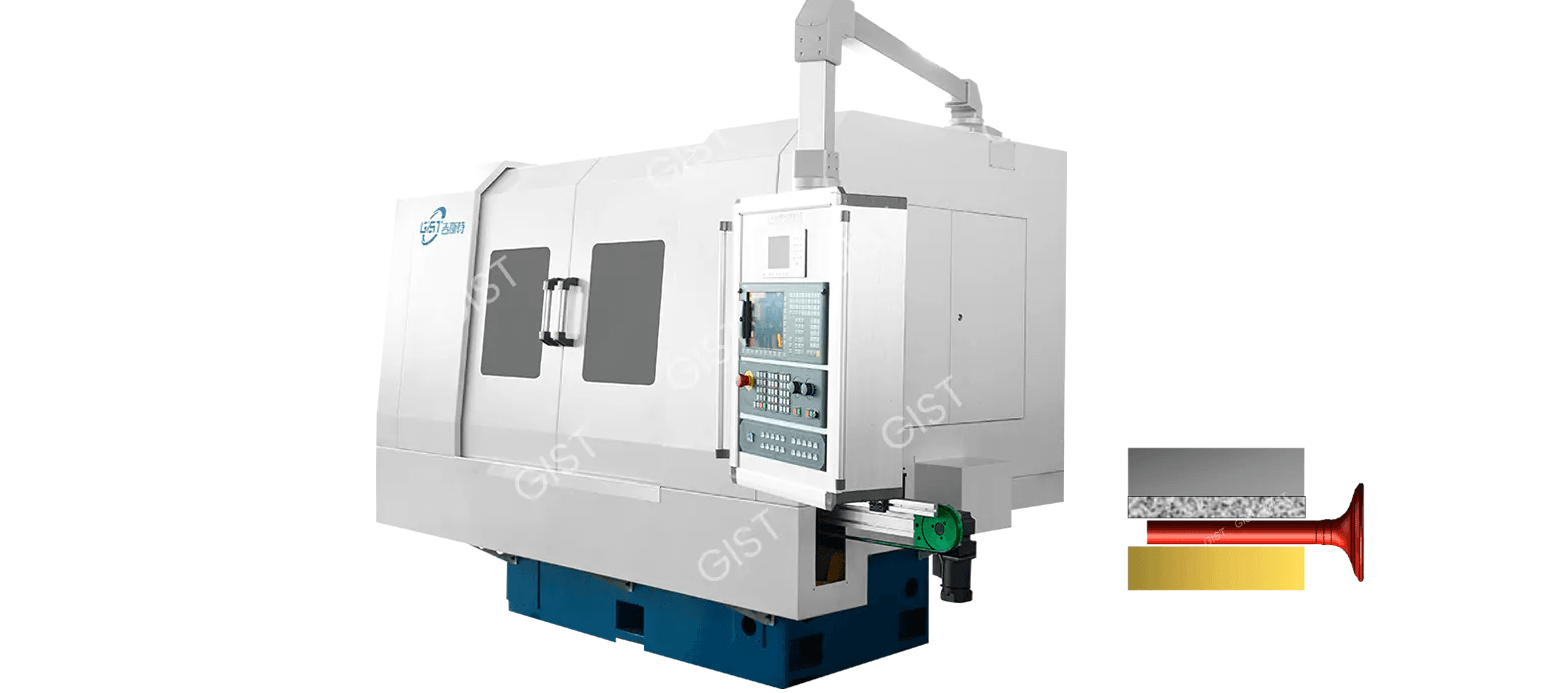

1. ลักษณะทางเทคนิคของเครื่องบดเซรามิก CBN เครื่องบดแบบไม่มีศูนย์กลาง

คุณสมบัติทางเทคนิคหลักของล้อบด CBN Vitrified

ความแข็งสูงเป็นพิเศษและความต้านทานการสึกหรอ

ความแข็งของ CBN เป็นอันดับสองรองจาก Diamond (Microhardness HV 4000-5000) และสูงกว่า Corundum ทั่วไป (HV 2000-2200) มันสามารถบดวัสดุ superhard ได้อย่างมีประสิทธิภาพเช่นเหล็กแข็ง (HRC 60 ขึ้นไป) คาร์ไบด์ซีเมนต์และเซรามิกส์ด้วยอัตราการสึกหรอที่มีเพียง 1/5-1/10 ของล้อบด Corundum

ความเสถียรทางความร้อนที่ยอดเยี่ยม

ล้อบด CBN Vitrified รักษาประสิทธิภาพที่มั่นคงต่ำกว่า 1,000 ° C ค่าสัมประสิทธิ์การขยายตัวทางความร้อน (3.5 ×10⁻⁶/° C) ต่ำกว่าพันธะโลหะมากลดการเสียรูปความร้อนในระหว่างการบดและป้องกันการเผาไหม้ชิ้นงาน

โครงสร้างจุลภาคที่คมชัดและควบคุมได้

พันธะ vitrified ก่อให้เกิดโครงสร้างที่มีรูพรุนผ่านการเผาอุณหภูมิสูงทำให้เม็ดมีฤทธิ์กัดกร่อนสามารถแยกออกได้อย่างง่ายดายหลังจากการพาสซีฟทำให้ความคมชัดของพวกเขา โดยการปรับความพรุน (5%-30%) และสูตรพันธบัตร (เช่นAl₂o₃-Sio₂) ความแข็งและความสามารถในการเก็บชิปของการเจียรสามารถปรับแต่งได้

การเก็บรักษาสูง

ล้อบดแบบดั้งเดิมมีแนวโน้มที่จะสึกหรอในระหว่างการบดในขณะที่ล้อบด CBN vitrified ให้การเก็บรักษารูปร่างที่ดีขึ้นสามเท่าทำให้เหมาะอย่างยิ่งสำหรับการบดที่ไม่มีศูนย์กลางที่มีความแม่นยำสูง

ข้อได้เปรียบทางเทคนิคของล้อบด CBN สำหรับเครื่องบดที่ไม่มีศูนย์กลาง

ปรับปรุงประสิทธิภาพการประมวลผลอย่างมีนัยสำคัญ

อัตราส่วนการบด (G-value): ล้อบด CBN สามารถบรรลุ 2,000-5000 (เทียบกับ 100-300 สำหรับล้อบด corundum) เพิ่มอัตราการกำจัดวัสดุ 3-5 ครั้ง

ความเร็วเชิงเส้น: รองรับการบดความเร็วสูง 80-120 m/s (เทียบกับ 60 m/s สำหรับล้อบดทั่วไป) ลดเวลาการประมวลผลชิ้นเดียว

ปรับปรุงคุณภาพพื้นผิวและความแม่นยำ

ความขรุขระ (RA): การบดละเอียดสามารถเข้าถึง0.1-0.2μmซึ่งเหนือกว่า0.4μmที่ทำได้ด้วยล้อบด corundum

มิติความสอดคล้อง: ความคลาดเคลื่อนการผลิตมวลสามารถควบคุมได้ภายใน±2μm

ลดต้นทุนโดยรวม

แม้ว่าล้อบด CBN มีราคาแพงกว่าต่อหน่วย แต่พวกเขามีอายุการใช้งาน 6-12 เดือน (เทียบกับเพียง 1-2 สัปดาห์สำหรับล้อบดโครันตัม) ลดความจำเป็นในการเปลี่ยนล้อ 90%และค่าใช้จ่ายโดยรวม 30%-50%

กรณีแอปพลิเคชันทั่วไป

กรณีที่ 1: การบดมวลของลูกกลิ้งแบริ่ง

วัสดุ: เหล็กกล้า GCR15 (HRC 62)

วงล้อบด: เซรามิก CBN #180, ความเข้มข้น 100%

ผลลัพธ์: ความกลม≤0.8μm, RA 0.15μmและเพิ่มขึ้น 2 เท่าในทุกวัน

กรณีที่ 2: การบดเพลาเครื่องมือคาร์ไบด์

ความท้าทาย: อายุการใช้งานการเจียรแบบดั้งเดิมเพียง 4 ชั่วโมง

วิธีแก้ปัญหา: การเปลี่ยนไปใช้วงล้อบดเซรามิก #320

ผลลัพธ์: ชีวิตยืดยาวถึง 120 ชั่วโมงและความตรงของเครื่องมือถึง 0.005 มม.

2. หลักการทำงานของเครื่องบด CBN CBN แบบศูนย์เครื่องบดแบบไม่มีศูนย์กลาง

โครงสร้างระบบและเค้าโครงพื้นฐาน

เครื่องบด CBN CBN แบบเซรามิกเครื่องบดแบบไม่มีศูนย์ประกอบด้วยสามองค์ประกอบหลัก:

วงล้อการบด: ล้อบด CBN ที่ถูกยึดติดกัน (เส้นผ่านศูนย์กลาง 400-600 มม.) รับผิดชอบการเคลื่อนไหวหลัก

Guide Wheel: ล้อบดยางหรือเรซิ่น (เส้นผ่านศูนย์กลาง 200-300 มม.) เอียง 1-5 °เพื่อหมุนและป้อนชิ้นงานชิ้นงาน

การสนับสนุนชิ้นงาน: ประกอบด้วยแผ่นคู่มือด้านหน้าแผ่นคู่มือด้านหลังและแผ่นรองรับ สร้างระบบสนับสนุนรูปตัววีที่เสถียร

พารามิเตอร์เลย์เอาต์ทั่วไป:

ความเร็วเชิงเส้นล้อบด: 45-60 m/s (สอดคล้องกับความเร็วในการหมุนที่ 1500-2500 รอบต่อนาที)

ความเร็วล้อคู่มือ: 20-50 รอบต่อนาที (ปรับได้อย่างไม่ จำกัด )

ความสูงของศูนย์งาน: 15% -25% ของเส้นผ่านศูนย์กลางงานชิ้นงาน

จลนศาสตร์บด

ระบบการเคลื่อนไหวหลัก:

การหมุนตามเข็มนาฬิกาของล้อบด CBN เซรามิก ขับเคลื่อนด้วยมอเตอร์ความถี่ผันแปรความแม่นยำความเร็วจะถูกควบคุมภายใน± 0.5%

ระบบการเคลื่อนที่ของฟีด:

แนวทางมุมเอียงแกนล้อα (โดยปกติ 1-5 °)

คู่มือความเร็วพื้นผิวล้อย่อยสลายเป็น:

ส่วนประกอบเส้นรอบวง: VWORK = VGUIDE ×COSα (หมุนชิ้นงาน)

องค์ประกอบตามแนวแกน: vfeed = vGuide ×sinα (ขับเคลื่อนชิ้นงานตามแนวแกน)

กลไกการปัดเศษงาน:

ชิ้นงานสร้างรูปแบบการสัมผัสรูปสามเหลี่ยมพร้อมล้อบดและวงล้อนำ

หลักการการบดลำดับความสำคัญสูง: การยื่นออกมาจากพื้นผิวสัมผัสกับล้อบดก่อนและจะถูกลบออก

การหมุนหลายครั้งโดยเฉลี่ยข้อผิดพลาดในที่สุดก็บรรลุความกลมสูง

กลไกการทำงานพิเศษของล้อบด CBN Vitrified

พฤติกรรมการตัดด้วยกล้องจุลทรรศน์:

ความแข็งของเมล็ดพืชขัด CBN (8000 HV) สูงกว่าวัสดุชิ้นงานชิ้นงาน (เหล็กแข็งประมาณ 800 HV)

ความหนาของการตัดของเม็ดขัดเดี่ยวเพียง 0.1-5 μm

อุณหภูมิโซนบดต่ำกว่า 150-200 ° C ต่ำกว่าล้อบดทั่วไป

หลักการที่คมชัดตัวเอง:

การสึกหรอในระดับปานกลางของพันธะ vitrified ทำให้การกำจัดธัญพืชกัดกร่อนที่น่าเบื่อ การสัมผัสอย่างต่อเนื่องของธัญพืชที่มีการขัดใหม่ยังคงความคมชัด

โครงสร้างรูพรุนพิเศษ (15-35% พรุน) ทำให้มั่นใจได้ว่าพื้นที่ชิปเพียงพอ

การควบคุมความแม่นยำมิติ:

การสึกหรอของล้อบดต่ำมาก (0.1-0.3 μm/ชิ้น)

ระบบชดเชยอัตโนมัติปรับฟีดตามข้อเสนอแนะการวัดออนไลน์

เสถียรภาพความเร็วสูง

ความเร็วเชิงเส้นที่ได้รับอนุญาต 80-120 m/s (ล้อบด corundum ทั่วไป≤ 60 m/s)

ความแข็งแกร่งสูงของพันธะ vitrified ยับยั้งการเสียรูปแบบแรงเหวี่ยงความเร็วสูง (สัมประสิทธิ์การขยาย 3.5 ×10⁻⁶/° C)

กลไกการเก็บรักษาที่แม่นยำ

การสึกหรอของเส้นผ่านศูนย์กลาง≤ 0.003 มม. ต่อรอบ 10,000 รอบการบด (ล้อบด Corundum ≥ 0.02 มม.)

ระดับความสมดุลแบบไดนามิกต้องเป็นไปตาม G2.5 (มาตรฐาน ISO 1940)

ตัวอย่างกระบวนการแอปพลิเคชันทั่วไป (การตัดเฉือนลูกกลิ้งแบริ่ง)

การโหลด: จะป้อนวัสดุจากแผ่นสั่นไปยังแผ่นรองรับโดยอัตโนมัติ

การบดหยาบ: #120 CBN Wheel, การกำจัด 0.2 มม.

การบดละเอียด: แทนที่ด้วยล้อบด #320, การกำจัด 0.01 มม.

การตรวจสอบ: เครื่องมือวัดออนไลน์ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับข้อผิดพลาดในมิติ

น้ำสลัด: ลูกกลิ้งเพชรลับทุก 50 ชิ้น (อาหาร 0.003 มม.)

3 - ข้อได้เปรียบของผลิตภัณฑ์ของเครื่องบด CBN แบบเซรามิก

อายุการใช้งานที่ยาวนานเป็นพิเศษ

ล้อบด CBN เซรามิกแสดงให้เห็นถึงความทนทานที่น่าทึ่งในเครื่องบดที่ไม่มีศูนย์กลางซึ่งมีอายุการใช้งาน 8-12 เท่าของล้อบดอลูมิเนียมออกไซด์แบบดั้งเดิม ในการทดสอบการตัดเฉือนอย่างต่อเนื่องของส่วนประกอบเหล็กแบริ่งพวกเขาผลิตได้อย่างต่อเนื่องมากกว่า 8,000 ส่วนหลังจากรอบการแต่งตัวเดี่ยวในขณะที่ล้อบดแบบดั้งเดิมมักจะกินเวลาประมาณ 600 ส่วนก่อนที่จะต้องแต่งตัว ความทนทานที่ยอดเยี่ยมนี้แปลโดยตรงเป็นประโยชน์ทางเศรษฐกิจที่สำคัญ: ต้นทุนการใช้เครื่องมือต่อส่วนสามารถลดลงได้ 40-60%ความถี่ของการเปลี่ยนแปลงล้อบดสามารถลดลงได้มากกว่า 85%และชั่วโมงแรงงานเสริมที่เกี่ยวข้องกับการเปลี่ยนล้อสามารถลดลงได้มากถึง 70% อายุการใช้งานที่ยาวนานขึ้นยังหมายถึงคุณภาพการตัดเฉือนที่สอดคล้องกันมากขึ้นกำจัดความผันผวนของความแม่นยำที่เกิดจากการสึกหรอของล้อ

ความแม่นยำในการประมวลผลที่แม่นยำ

เครื่องบดประเภทนี้กำหนดมาตรฐานอุตสาหกรรมใหม่เพื่อความแม่นยำในการตัดเฉือน ในการผลิตจำนวนมากความแม่นยำในการควบคุมเส้นผ่านศูนย์กลางสามารถรักษาได้ภายใน± 1 ไมครอนและสามารถรับประกันความกลมได้ต่ำกว่า 0.5 ไมครอนเมื่อตัดเฉือนชิ้นงานเหล็กแข็ง ความขรุขระของพื้นผิวสามารถทำให้กระจกเสร็จได้อย่างง่ายดายของ RA 0.1-0.2 ไมครอนโดยไม่มีชั้นการเผาไหม้บนพื้นผิวชิ้นงานและปริมาณออสเทนไนต์ที่เก็บรักษาไว้ต่ำกว่า 5% ในแอพพลิเคชั่นอุตสาหกรรมแบริ่งระดับการสั่นสะเทือนของผลิตภัณฑ์ลดลงโดยเฉลี่ย 4 เดซิเบลซึ่งเป็นการปรับปรุงประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้ายอย่างมีนัยสำคัญ

ประสิทธิภาพการผลิตที่ก้าวหน้า

ล้อบด CBN Vitrified แสดงอัตราการกำจัดวัสดุที่น่าประทับใจ เมื่อการตัดเฉือน GCR15 เหล็กกล้าอัตราการกำจัดวัสดุสามารถสูงถึง 15 ลูกบาศก์มิลลิเมตรต่อมิลลิเมตรต่อวินาทีเพิ่มขึ้น 180% จากล้อบดทั่วไป การปรับปรุงนี้สูงถึง 200% เมื่อการตัดเฉือนเหล็กความเร็วสูงและมากถึง 250% สำหรับโลหะผสมนิกเกิลที่ท้าทายที่สุด 718 ในการผลิตจริงรอบเวลาสำหรับการตัดเฉือนเพลาเกียร์ลดลงจาก 45 วินาทีเป็น 28 วินาทีและเวลาทำงานต่อชิ้นสำหรับปั๊มน้ำมันน้ำมันลดลง 55% ประสิทธิภาพที่เพิ่มขึ้นนี้ไม่เพียง แต่ทำให้รอบการส่งมอบสั้นลงเท่านั้น แต่ยังช่วยปรับปรุงการใช้อุปกรณ์อย่างมีนัยสำคัญทำให้เกิดกำลังการผลิตที่มากขึ้นสำหรับผู้ผลิต

การปรับตัวของวัสดุในวงกว้าง

เครื่องบดที่ไม่มีศูนย์กลางที่มีล้อ CBN vitrified สามารถจัดการกับวัสดุที่มีความแข็งสูงและยากต่อเครื่องจักรได้เกือบทั้งหมด จากเหล็กกล้าที่แข็งตัวของ 60-65hRC ไปจนถึงเหล็กความเร็วสูง 63-67hRC จากคาร์ไบด์ 85-92HRA ไปจนถึงเซรามิกวิศวกรรมต่างๆ ในด้านของโลหะผสมอุณหภูมิสูงพวกเขาประสบความสำเร็จในการแก้ไขปัญหาของ "การยึดเกาะชิป"; บรรลุการตัดเฉือนที่ไม่มีรอยแตกและคุณภาพสูงของคาร์ไบด์ และรักษาความสมบูรณ์ของพื้นผิวที่ยอดเยี่ยมสำหรับวัสดุเช่นไทเทเนียมอัลลอย TC4 การปรับตัวในวงกว้างนี้ช่วยให้เครื่องเดียวสามารถตอบสนองความต้องการเครื่องจักรกลของวัสดุที่หลากหลายซึ่งเพิ่มยูทิลิตี้อย่างมาก

ความมั่นคงของกระบวนการที่ยอดเยี่ยม

การเพิ่มขึ้นของอุณหภูมิจะถูกเก็บไว้ภายใน 2 ไมครอนหลังจากการทำงานอย่างต่อเนื่อง 8 ชั่วโมงและระบบชดเชยการเสียรูปแบบความร้อนแบบบูรณาการจะปรับโดยอัตโนมัติเพื่อรักษาความแม่นยำ ค่า CPK สำหรับการตัดเฉือนมิติที่สำคัญยังคงมีเสถียรภาพสูงกว่า 1.67 และในการทดสอบการตัดเฉือนอย่างต่อเนื่องของ 2,000 ส่วนการเปลี่ยนแปลงเส้นผ่านศูนย์กลางมีเพียง± 1.5 ไมครอน การสั่นสะเทือนในการทำงานของอุปกรณ์นั้นน้อยกว่า 0.8 มม./วินาที (สอดคล้องกับมาตรฐาน ISO10816) และเวลาทำงานที่ปราศจากปัญหาโดยเฉลี่ยเกินกว่า 4,000 ชั่วโมง ความเสถียรนี้ช่วยให้มั่นใจได้ถึงคุณภาพที่สอดคล้องกันในระหว่างการผลิตอย่างต่อเนื่องขนาดใหญ่และลดความเสี่ยงด้านคุณภาพอย่างมีนัยสำคัญ

การประมวลผลที่เป็นมิตรกับสิ่งแวดล้อม

ในแง่ของการใช้พลังงานล้อบด CBN vitrified เพิ่มสัดส่วนของพลังงานการบดที่มีประสิทธิภาพเป็น 35%ในขณะที่ล้อบดแบบเดิมได้รับผลกระทบจากการสูญเสียเพิ่มเติมที่สูงถึง 30% ที่สำคัญกว่านั้นคือการบดแบบแห้งเป็นไปได้สำหรับวัสดุบางอย่างลดการใช้สารหล่อเย็นลง 90%ลดการบดของเสีย 50%และลดเสียงรบกวนในการทำงานลง 8-10 เดซิเบล คุณสมบัติที่เป็นมิตรกับสิ่งแวดล้อมเหล่านี้ไม่เพียง แต่ลดต้นทุนการผลิตเท่านั้น แต่ยังช่วยให้ บริษัท ต่างๆเป็นไปตามกฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวดมากขึ้น

แพลตฟอร์มที่สมบูรณ์แบบสำหรับการผลิตอัจฉริยะ

เครื่องบดที่ไม่มีศูนย์กลางของ CBN มีความสามารถในการเชื่อมต่ออุตสาหกรรมที่ครอบคลุม 4.0 ช่วยให้สามารถตรวจสอบพารามิเตอร์สำคัญเช่นกำลังบดอุณหภูมิและการสั่นสะเทือนและเชื่อมต่อกับระบบ MES ผ่านโปรโตคอลมาตรฐาน OPC UA อัลกอริทึม AI ขั้นสูงทำนายและชดเชยการสึกหรอของล้อโดยอัตโนมัติด้วยความแม่นยำ± 0.5 ไมครอน การประยุกต์ใช้เทคโนโลยีดิจิตอลคู่ได้เปิดใช้งานความแม่นยำของการทำนายอายุการใช้งานการเจียรเสมือนจริงที่เกิน 90% เมื่อรวมกับระบบแนะนำการเพิ่มประสิทธิภาพพารามิเตอร์กระบวนการให้บริการอุปกรณ์พื้นฐานที่เหมาะสำหรับการสร้างโรงงานอัจฉริยะ

4. ข้อควรระวังในการใช้ระบบบดเซรามิก CBN แบบบด

ประเด็นสำคัญสำหรับการติดตั้งและการว่าจ้างล้อบด

ข้อกำหนดการปรับสมดุลแบบไดนามิกที่แม่นยำ:

การปรับสมดุลแบบไดนามิกสองขั้นตอนจะต้องดำเนินการก่อนการติดตั้ง: การปรับสมดุลหยาบ (G6.3) ตามด้วยการปรับสมดุล (G2.5) หลังจากการติดตั้ง

ควรควบคุมความไม่สมดุลที่เหลือภายใน 0.5 g · cm และการสั่นสะเทือนควรเป็น≤ 0.8 μmที่ความเร็วสูง

ข้อกำหนดการติดตั้งและการวางตำแหน่ง:

ใช้น็อตไฮดรอลิกเฉพาะสำหรับการติดตั้งโดยใช้แรงดันในสามขั้นตอนกับแรงบิดที่ระบุ (โดยปกติ 120-150 n · m)

ความสะอาดของพื้นผิวหน้าแปลนจะต้องเป็น RA 0.4 μmหรือน้อยกว่าและควรตรวจสอบความเรียบโดยใช้เลนส์แบนออปติคัล (≤0.005มม.)

แนวทางการเพิ่มประสิทธิภาพพารามิเตอร์กระบวนการ

หลักการจับคู่ความเร็ว:

ความเร็วเชิงเส้นของล้อบดที่แนะนำคือ 45-60 m/s การปรับเฉพาะอาจทำตามวัสดุ:

เหล็กแข็ง: 50-55 m/s

คาร์ไบด์: 35-45 m/s

โลหะผสมอุณหภูมิสูง: 40-50 m/s

คู่มือความเร็วล้อและสูตรการจับคู่มุมเอียง: v_workpiece = v_guide ×cosα (α = 1-5 °)

มาตรฐานการจัดการระบบระบายความร้อน

การตัดเกณฑ์การเลือกของเหลว:

แนะนำให้ใช้ของเหลวสังเคราะห์ (pH 8.5-9.5)

สารเติมแต่งแรงดันสุดขีดที่มีซัลเฟอร์หรือคลอรีนเป็นสิ่งต้องห้าม (อาจกัดกร่อนสารยึดเกาะเซรามิก)

ข้อกำหนดความแม่นยำในการกรอง: ≤10μm แนะนำให้กรองเทปแม่เหล็กและกระดาษ

การตั้งค่าพารามิเตอร์เจ็ท:

ช่วงความดัน: 3-5 บาร์ (สูงถึง 15 บาร์พร้อมการกระแทกแรงดันสูง)

การคำนวณอัตราการไหล: q = 0.5 ×ความกว้างของวงล้อบด (l/min)

มุมหัวฉีด: 15 °± 2 °เทียบกับส่วนล้อเจียร

การควบคุมที่สำคัญในกระบวนการแต่งตัว

น้ำสลัดลูกกลิ้งเพชร:

อัตราส่วนความเร็วในการแต่งตัว: 0.6 ถึง 0.8 (หมุนไปในทิศทางเดียวกัน)

อัตราการป้อน: 0.5-1 μm/rev, แบ่งออกเป็นสองขั้นตอน: การแต่งตัวหยาบ (2-3 μm) และการแต่งตัวดี (0.5 μm)

ความเร็วในการหมุนของการแต่งกายด้วยแสง: 30-50 รอบต่อนาทีโดยไม่มีฟีด

การตรวจสอบการแต่งตัวออนไลน์:

เซ็นเซอร์การปล่อยอะคูสติกตรวจสอบกระบวนการแต่งตัว การเปลี่ยนแปลงอย่างฉับพลันในสัญญาณ AE> 5 dB ทำให้เกิดการเตือนภัย

การตรวจสอบพลังงาน: ตรวจสอบสถานะลูกกลิ้งทันทีหากกำลังแต่งตัวเพิ่มขึ้น 15%

ข้อกำหนดพิเศษสำหรับการยึดชิ้นงาน

การคำนวณความสูงของศูนย์:

สูตรเชิงประจักษ์: h = (0.15-0.25) × d_workpiece

สำหรับการตัดเฉือนที่มีความแม่นยำสูงควรวัดมุมสัมผัสโดยใช้เซ็นเซอร์การกระจัดเลเซอร์ (ต้องการ 29 ° -31 °)

ข้อกำหนดการปรับคู่มือ:

ช่องว่างระหว่างคู่มือด้านหน้าและล้อคู่มือ = 0.5 ×เส้นผ่านศูนย์กลางงานชิ้นงาน

คู่มือด้านหลังควรหดกลับ 0.02-0.05 มม. เพื่อหลีกเลี่ยงรอยขีดข่วน

ข้อผิดพลาด V-angle ของพาเลทควรเป็น≤ 0.5 °

มาตรการความปลอดภัยพิเศษ

รายการตรวจสอบอุปกรณ์ป้องกัน:

แรงดันการระเบิดของล้อบด≥ 5 บาร์

เวลาตอบสนองของอุปกรณ์เชื่อมต่อกัน <50ms

ระยะเบรกฉุกเฉิน≤ 1.5m (ที่ความเร็วในการจัดอันดับ)

ข้อกำหนดการป้องกันส่วนบุคคล:

ต้องสวมแว่นตาแยกส่วน (มาตรฐาน EN166) ถุงมือถูกห้ามเมื่อกลไกการปรับใช้งาน

เขตป้องกันการได้ยิน (> 85dB) เป็นสิ่งจำเป็น

5. การแก้ปัญหาฉุกเฉินสำหรับปัญหาทั่วไปเกี่ยวกับเครื่องบด CBN แบบเซรามิก

I. โซลูชั่นการรักษาข้อบกพร่องคุณภาพพื้นผิว

เครื่องหมายการพูดพล่อยเป็นระยะ (เครื่องหมายมาตราส่วนปลา)

มาตรการฉุกเฉิน:

ลดความเร็วล้อบดทันที 10-15%

เพิ่มอัตราการไหลของน้ำหล่อเย็น 30% และตรวจสอบมุมสเปรย์

ใช้ Balancer แบบพกพาแบบพกพาเพื่อตรวจสอบอย่างรวดเร็ว (ค่าเป้าหมาย≤0.8μm)

การเผาไหม้ของพื้นผิว (การเปลี่ยนสี/รอยแตก)

มาตรการฉุกเฉิน:

เปลี่ยนเป็นโหมดน้ำหล่อเย็นแรงดันสูง (เพิ่มความดันเป็น 8-10 บาร์)

ลดอัตราการป้อนลงครึ่งหนึ่งและลดความเร็วเชิงเส้นลง 3-5 m/s

ใช้กระบวนการ "บดและหยุด" เป็นระยะ ๆ (บดเป็นเวลา 2 วินาทีหยุดชั่วคราวเป็นเวลา 0.5 วินาที)

การรักษาขั้นสูง:

ทดสอบความแข็งของล้อบด (แนะนำเกรด K)

เพิ่มประสิทธิภาพพารามิเตอร์การแต่งกาย: เพิ่มจำนวนการหมุนรอบเป็น 80-100 รอบการปฏิวัติ

ตรวจสอบความสูงที่ยื่นออกมาของเม็ดกัดกร่อน CBN (ควรเป็น≥ 1/3 ของเส้นผ่านศูนย์กลางของเมล็ด)

ii. มาตรการความแม่นยำในการควบคุมมิติ

เส้นผ่าศูนย์กลางดริฟท์

การควบคุมชั่วคราว:

เปิดใช้งานการชดเชยอัตโนมัติในระบบการวัดออนไลน์ (ขนาดขั้นตอน0.2μm)

ล็อคพารามิเตอร์การชดเชยอุณหภูมิ (ΔT≤± 1 ° C)

ตรวจสอบทุก ๆ 10 ชิ้นและสร้างแผนภูมิควบคุม SPC

การปรับระบบ:

ตรวจสอบความเอียงของวงจรคู่มือ (สอบเทียบโดยใช้เครื่องวัดแสงเลเซอร์ข้อผิดพลาด≤ 0.005 °)

ตรวจสอบเส้นโค้งการชดเชยการสึกหรอของล้อบด (ขอแนะนำให้อัปเดตการชดเชยทุก ๆ 100 ชิ้น)

ปรับแต่งชิ้นงานใหม่รองรับความแข็ง (การเสียรูป≤2μmภายใต้ความดัน 50kGF)

Roundness out-of-tolerance (Oval/Rhombus)

การตอบโต้อย่างรวดเร็ว:

ปรับความสูงของศูนย์งานให้อยู่ภายใน 18-25% ของเส้นผ่านศูนย์กลาง

เพิ่มความถี่ในการแต่งตัวล้อคู่มือ (แต่งตัวทุก ๆ 50 ชิ้น)

เพิ่มแถบยางหมาด ๆ (ความแข็ง 70-80 Shore A) ลงในแผ่นรองรับ a)

ทางออกที่สมบูรณ์:

สังเกตวิถีการหมุนของชิ้นงานด้วย stroboscope

เพิ่มประสิทธิภาพลักษณะของล้อบด (ปรับความพรุนเป็น 25-30%)

ตรวจสอบ Runout Radial Spindle (≤0.001mm)

iii. ระบบกระบวนการจัดการผิดปกติ

การสึกหรอของวงล้อที่ผิดปกติ

การแทรกแซงฉุกเฉิน:

หยุดฟีดอัตโนมัติทันทีและเปลี่ยนเป็นโหมดแมนนวล

ใช้ปากกาเพชรสำหรับการลับคมในท้องถิ่น (ความดัน 3-5N)

เปลี่ยนเป็นชุดพารามิเตอร์การบดอะไหล่ (ลดขนาดกรวดลงในระดับเดียว)

การวิเคราะห์สาเหตุที่แท้จริง:

ทำการวิเคราะห์สเปกตรัมแรงบด (ปกติ FN/FT = 0.3-0.6)

ตรวจสอบการเจาะน้ำหล่อเย็น (การทดสอบแบบหยดควรเป็น≤2วินาที)

ประเมินชิ้นงานชิ้นงานเบี่ยงเบนความแข็งของวัสดุ (ΔHRC≤2)

การสะสมบนวงล้อนำ

การทำความสะอาดในสถานที่:

การทำความสะอาดเชิงกลด้วยแปรงลวดทองแดง (ความเร็ว≤10rpm)

สเปรย์ด้วยผงซักฟอกทำความสะอาดโดยเฉพาะ (ค่า pH เป็นกลาง)

ย้อนกลับ Pulley ไกด์สั้น ๆ (≤30วินาที)

มาตรการป้องกัน:

ติดตั้งเครื่องกระตุ้นเสริม (ช่องว่าง 0.02-0.05 มม.)

ปรับอัตราส่วนความเร็วปอกคู่มือ (VGUIDE/VSAND = 1/100-1/80)

ขัดพื้นผิวรอกคู่มือทุกสัปดาห์ด้วยการวางอลูมิเนียมออกไซด์

iv. การตอบสนองฉุกเฉินของอุปกรณ์ล้มเหลว

แผงลอยแกนหมุน

ขั้นตอนการดำเนินงาน:

ใช้ปุ่มหยุดฉุกเฉินเพื่อตัดกำลัง

ตรวจสอบรหัสข้อผิดพลาดของอินเวอร์เตอร์ (F11 โอเวอร์โหลดเป็นเรื่องปกติ)

หมุนมอเตอร์ด้วยตนเองเพื่อตรวจสอบความต้านทานเชิงกล

วัดความต้านทานฉนวนมอเตอร์ (≥5mΩ)

ขั้นตอนการกู้คืน:

การรีสตาร์ทแบบแยกระยะ (ครั้งแรกไม่ได้ใช้งานด้วยความเร็วต่ำเป็นเวลา 30 นาที)

รีสตาร์ทเครื่องยนต์ (เพิ่มอุณหภูมิทางลาด 20-40-60%)

ดำเนินการตรวจสอบความถูกต้องแบบไดนามิก (มาตรฐาน ISO 230-3)

ระบบทำความเย็นล้มเหลว

การแก้ปัญหาระหว่างกาล:

เปิดใช้งานการสำรองข้อมูลการระบายความร้อนหมอก (ความดัน 0.3-0.5 MPa)

ใช้น้ำแข็งแห้งสำหรับการระบายความร้อนในท้องถิ่น (ระยะทาง≥ 100 มม.)

ลดพารามิเตอร์การบดให้เป็นค่าที่ปลอดภัย (Q'W ≤ 5 mm³/mm · S)

การกู้คืนระบบ:

ทำความสะอาดตัวกรอง (แทนที่ถ้าความแตกต่างของแรงดัน> 0.3 บาร์)

ตรวจสอบการกวาดล้างใบพัดปั๊มแบบแรงเหวี่ยง (0.1-0.15 มม.)

ปรับเทียบเซ็นเซอร์การไหล (ข้อผิดพลาด≤± 3%)

V. ความผิดปกติของการประมวลผลวัสดุพิเศษ

คาร์ไบด์บิ่น

การปรับกระบวนการ:

ใช้ล้อบดละเอียด (D126 แทน D151)

ใช้มุมเรคเชิงลบ (γ = -5 °)

เพิ่มการสนับสนุนเสริม (เพิ่มจุดสนับสนุนหนึ่งจุดทุก 50 มม.)

การเพิ่มประสิทธิภาพพารามิเตอร์:

ลดความเร็วเชิงเส้นเป็น 35-40 m/s

เปลี่ยนอัตราฟีดเป็น 0.003-0.00 5 มม./ผ่าน

บดวัสดุนุ่ม ๆ 20-30 ชิ้นหลังจากแต่งตัว

การบิ่นโลหะผสมอุณหภูมิสูง

แผนฉุกเฉิน:

สเปรย์แอนตี้แอนตี้เคลือบ (กราไฟท์)

เปลี่ยนเป็นโหมดการบดเป็นระยะ ๆ (อัตราส่วนเปิด/ปิด 3: 1)

เพิ่มการแกว่งตามแนวแกน (แอมพลิจูด 0.5-1 มม.)

ทางออกระยะยาว:

ใช้วงล้อบดแบบเปิดโครงสร้าง (หมายเลของค์กร 12-14)

เพิ่มการหล่อลื่นปริมาณน้อยที่สุด (ระบบ MQL)

ก่อนเย็นชิ้นงาน (ถึง 15-20 ° C)

VI. ข้อควรระวังด้านความปลอดภัยและข้อห้าม

การดำเนินการที่ต้องห้ามอย่างแน่นอน:

ความเร็วเชิงเส้นของล้อบดเกิน 120% ของค่าที่ได้รับการจัดอันดับ
วิ่งด้วยความเร็วสูงโดยไม่ต้องสมดุลแบบไดนามิก
การใช้หน้าแปลนที่ไม่เฉพาะเจาะจงสำหรับการติดตั้ง

เงื่อนไขที่ต้องปิดทันที:

เสียงผิดปกติ (การเปลี่ยนแปลงอย่างฉับพลันในระดับความดันเสียง> 10dB)
ฟองอากาศที่แตกต่างกันในสารหล่อเย็น
ชิ้นงานติดต่อกันสามชิ้นนั้นไม่อดทน

6. ข้อกำหนดการบำรุงรักษาและการจัดเก็บข้อมูลสำหรับเครื่องบด CBN แบบเซรามิก

การบำรุงรักษาและการจัดการรายวัน

ข้อกำหนดการทำความสะอาดและบำรุงรักษา

กระบวนการทำความสะอาดสามขั้นตอนจะต้องดำเนินการหลังจากการประมวลผลทุกวัน: ก่อนอื่นให้ใช้ปืนลมที่อุทิศโดยมีแรงดันไม่เกิน 0.3 MPa เพื่อกำจัดเศษซากบดออกจากพื้นผิววงล้อบดให้ความสนใจเป็นพิเศษเพื่อกำจัดสารตกค้างออกจากรูขุมขน ประการที่สองเช็ดพื้นผิวหน้าสัมผัสของล้อคู่มือและแผ่นรองรับด้วยผงซักฟอกที่เป็นกลางด้วยค่า pH 6.5-7.5 เพื่อป้องกันการกัดกร่อนทางเคมี ในที่สุดทำความสะอาดถังสารหล่อเย็นของเงินฝากอย่างทั่วถึงทำให้ปริมาณที่เหลืออยู่ไม่เกิน 5 มม. ต้องทำความสะอาดอย่างลึกซึ้งทุกสัปดาห์รวมถึงการถอดฝาครอบป้องกันเพื่อกำจัดฝุ่นออกจากกลไกภายในโดยใช้เครื่องทำความสะอาดอัลตราโซนิกเพื่อทำความสะอาดส่วนประกอบที่มีความแม่นยำขนาดเล็กและตรวจสอบการเสียรูปยืดหยุ่นของซีลแต่ละครั้ง

การตรวจสอบองค์ประกอบที่สำคัญ

ระบบแกนหมุนจะต้องทดสอบทุกวันเพื่อเพิ่มอุณหภูมิโดยมีอุณหภูมิสูงสุดที่อนุญาตสูงสุดที่ 35 ° C วัด RADIAL RADIAL RUNOUT ทุกสัปดาห์โดยใช้ตัวบ่งชี้การหมุน ค่ามาตรฐานควรอยู่ภายใน 0.002 มม. ตรวจสอบความแตกต่างของขั้นตอนของพื้นผิวหน้าแปลนของหน้าแปลนการเจียรทุกเดือน ความแตกต่างใด ๆ ที่เกิน 0.005 มม. จะต้องแก้ไขทันที ถั่วไฮดรอลิกจะต้องผ่านการทดสอบการกักเก็บแรงดันรายไตรมาสโดยมีอัตราการสลายตัวของแรงดันไม่เกิน 5%

แผนการบำรุงรักษาเป็นระยะ

รายการบำรุงรักษาเชิงป้องกัน

ตัวกรองระบบไฮดรอลิกจะต้องเปลี่ยนทุก 500 ชั่วโมงการทำงาน ความแตกต่างของความดันฟิลเตอร์ที่เกิน 0.2 บาร์จะส่งผลกระทบต่อประสิทธิภาพของระบบอย่างจริงจัง Guideway Grease ควรเติมเต็มทุก ๆ 300 ชั่วโมงเพื่อให้มั่นใจว่าระดับการเติมถึงอย่างน้อย 80% ของปริมาณโพรง ควรตรวจสอบความเข้มข้นของสารหล่อเย็นทุกวันด้วยเครื่องวัดการหักเหเพื่อรักษาช่วงความเข้มข้นที่เหมาะสม 4-6% การกำจัดฝุ่นตู้ไฟฟ้าควรดำเนินการทุกเดือนเพื่อรักษาความหนาของฝุ่นต่ำกว่า 0.5 มม.

การบำรุงรักษาการฟื้นฟูที่แม่นยำ

การบำรุงรักษาการฟื้นฟูที่แม่นยำอย่างครอบคลุมควรดำเนินการทุก ๆ หกเดือนรวมถึงการทดสอบความแม่นยำทางเรขาคณิตของเครื่องมือเครื่องจักรตามมาตรฐาน ISO การทดสอบลักษณะความแข็งแบบไดนามิกโดยใช้วิธีการสั่นสะเทือนและการปรับค่าพารามิเตอร์ระบบ CNC ใหม่ ขั้นตอนการบำรุงรักษาเหล่านี้จะต้องดำเนินการในการประชุมเชิงปฏิบัติการอุณหภูมิคงที่โดยมีความผันผวนของอุณหภูมิโดยรอบควบคุมภายใน± 1 ° C/ชั่วโมง

ข้อกำหนดการจัดเก็บล้อบด CBN

การควบคุมสภาพแวดล้อมการจัดเก็บข้อมูล

ต้องติดตั้งตู้เก็บของเฉพาะรักษาช่วงอุณหภูมิภายใน 15-25 ° C ด้วยความผันผวนของอุณหภูมิรายชั่วโมงไม่เกิน± 2 ° C ความชื้นสัมพัทธ์จะต้องรักษาไว้ระหว่าง 40-60% RH โดยติดตั้งอุปกรณ์ต่อต้านการชดเชย ระดับการสั่นสะเทือนโดยรอบในพื้นที่จัดเก็บจะต้องน้อยกว่า 0.5 มม./วินาที (ช่วงความถี่ 10-500 Hz) เพื่อป้องกันความเสียหายของการสั่นพ้องกับโครงสร้างจุลภาคของล้อบด

ข้อกำหนดทางเทคนิคการจัดเก็บข้อมูล

ใช้ชั้นวางจัดเก็บในแนวตั้งเฉพาะที่รองรับโดยแผ่นยางที่มีความแข็ง 70 ± 5 ฝั่ง A โดยมีจุดรองรับระยะห่างอย่างน้อย 1/3 เส้นผ่านศูนย์กลางของวงล้อบด รักษามุมเอียงที่ 5-10 °ในระหว่างการจัดเก็บเพื่อป้องกันไม่ให้ล้อบดจากการกลิ้ง ล้อบดที่เก็บไว้นานกว่าหกเดือนจะต้องบรรจุสุญญากาศด้วยแรงดันตกค้างไม่เกิน 10 kPa และซิลิกาเจลเปลี่ยนสีที่เปลี่ยนสีในบรรจุภัณฑ์ ซีลบรรจุภัณฑ์จะต้องได้รับการตรวจสอบรายไตรมาส

ข้อควรระวังการขนส่ง

มาตรฐานบรรจุภัณฑ์และการป้องกัน

มีการใช้โครงสร้างบรรจุภัณฑ์แบบป้องกันสี่ชั้น: ถุงโพลีเอทิลีนป้องกันสถิติภายใน, ชั้นรองรับฟองหนา 10 มม. ตรงกลาง, เปลือกพลาสติกด้านนอกพลาสติก ABS 5 มม. และกล่องขนส่งไม้ของแข็ง บรรจุภัณฑ์จะต้องทำเครื่องหมายอย่างชัดเจนด้วยสัญลักษณ์ที่เปราะบาง (ความทนทานต่อแรงกระแทกสูงสุด 3G) ลูกศรขึ้น (ขีด จำกัด การเอียง 15 °) และฉลากที่ไวต่ออุณหภูมิ (อุณหภูมิการจัดเก็บ 5-35 ° C)

ขั้นตอนการโหลดและขนถ่าย

อนุญาตให้รถยกได้ แต่ความยาวส้อมจะต้องมีความกว้างอย่างน้อย 2/3 ของแพ็คเกจ การยกเครนต้องตรวจสอบให้แน่ใจว่ามุมเชือกมากกว่า 60 ° การจัดการคร่าวๆเช่นการกลิ้งและการขว้างเป็นสิ่งต้องห้ามอย่างเคร่งครัด การซ้อนไม่ควรเกินสองชั้น รักษาเสถียรภาพในระหว่างการขนส่งและหลีกเลี่ยงการเร่งความเร็วและเบรกอย่างกะทันหัน

ขั้นตอนการตรวจสอบล่วงหน้า

การตรวจสอบวงล้อบดสินค้าคงคลัง

ล้อบดสินค้าคงคลังจะต้องได้รับการตรวจสอบอย่างเข้มงวดก่อนที่จะทำการว่าจ้าง: ใช้กระจกแว่นขยาย 10 เท่าเพื่อตรวจสอบรอยแตกของพื้นผิวและวัดเส้นผ่านศูนย์กลางภายนอกถึงภายใน± 0.5 มม. การทดสอบการแตะจะดำเนินการเพื่อตรวจสอบความสมบูรณ์ภายในเพื่อให้มั่นใจว่าเสียงโลหะที่คมชัด ในระหว่างการทดสอบความสมดุลคงที่น้ำหนักไม่ควรเกิน 5G จำเป็นต้องมีการปรับสมดุลแบบไดนามิกหากน้ำหนักเกินมาตรฐาน

เตรียมการสำหรับการติดตั้ง

ล้อบดที่เพิ่งใช้ใหม่จะต้องได้รับอนุญาตให้ปรับตัวให้เข้ากับอุณหภูมิในการประชุมเชิงปฏิบัติการเป็นเวลาอย่างน้อย 48 ชั่วโมง ควรใช้วิธีการทำความร้อนแบบไล่ระดับสีโดยมีอุณหภูมิเพิ่มขึ้นไม่เกิน 5 ° C ต่อชั่วโมง ก่อนการติดตั้งจะต้องมีการทำความสะอาดอัลตราโซนิกด้วยไอโซโพรพิลแอลกอฮอล์เป็นเวลา 10 นาทีและพื้นผิวที่ไม่ทำงานควรเคลือบด้วยน้ำมันต่อต้านความทนทานพิเศษ ในระหว่างการติดตั้งพื้นผิวหน้าแปลนจะต้องเป็นไปตามมาตรฐานความสะอาดของ RA 0.4μmและควรตรวจสอบความเรียบโดยใช้เลนส์แบนออปติคัล

ระบบบันทึกการบำรุงรักษา

สร้างระบบการจัดการบันทึกอิเล็กทรอนิกส์ที่ครอบคลุมซึ่งบันทึกข้อมูลพื้นฐานเช่นเวลาบุคลากรและสถานะอุปกรณ์ของแต่ละเซสชันการบำรุงรักษารวมถึงจำนวนชุดของชิ้นส่วนที่ถูกแทนที่ The system must include trend analysis capabilities to automatically generate early warning reports for common faults such as bearing wear, grinding wheel imbalance, and hydraulic leaks. ข้อมูลการบำรุงรักษาจะต้องเก็บรักษาไว้อย่างน้อยห้าปีและจะต้องมีการจัดตั้งบันทึกการตรวจสอบย้อนกลับวงจรชีวิตเต็มรูปแบบสำหรับส่วนประกอบที่สำคัญ

การยึดมั่นอย่างเคร่งครัดกับข้อกำหนดการบำรุงรักษาและการจัดเก็บเหล่านี้ช่วยให้มั่นใจได้ว่าสภาพการทำงานที่ดีที่สุดสำหรับเครื่องบดที่ไม่มีศูนย์กลางที่ติดตั้งล้อ CBN vitrified ขยายเวลาเฉลี่ยระหว่างความล้มเหลวไปจนถึง 8,000 ชั่วโมงและเพิ่มอายุการใช้งานของล้อบด 30-50% โดยเฉพาะอย่างยิ่งในช่วงฤดูฝนหรือช่วงเวลาของความผันผวนของอุณหภูมิที่สำคัญควรทำการทดสอบพารามิเตอร์สิ่งแวดล้อมบ่อยครั้งเพื่อป้องกันความชื้นและความผันผวนของอุณหภูมิจากความแม่นยำของอุปกรณ์ การบำรุงรักษาจะต้องดำเนินการโดยช่างเทคนิคที่ผ่านการฝึกอบรมอย่างมืออาชีพโดยใช้วัสดุสิ้นเปลืองและเครื่องมือที่ระบุไว้ในโรงงานเพื่อให้แน่ใจว่าการบำรุงรักษาที่มีคุณภาพตรงตามข้อกำหนดมาตรฐาน

7. คำถามที่พบบ่อยเกี่ยวกับการประยุกต์ใช้ล้อบดเซรามิก CBN ในเครื่องบดที่ไม่มีศูนย์กลาง

ข้อดีของล้อบด CBN เซรามิกในเครื่องบดที่ไม่มีศูนย์กลางคืออะไร?

CBN เซรามิก (ลูกบาศก์โบรอนไนไตรด์) ล้อบดให้ประโยชน์ที่สำคัญในการบดที่มีความแม่นยำสูงในเครื่องบดที่ไม่มีศูนย์กลางเนื่องจากความแข็งสูงความเสถียรทางความร้อนสูงและชีวิตที่ยาวนาน ข้อดีเหล่านี้รวมถึง:

ความแข็งสูง: ความแข็งของ CBN เป็นอันดับสองรองจากเพชรทำให้เหมาะสำหรับการตัดเฉือนวัสดุที่มีความทนทานสูงเช่นเหล็กแข็งคาร์ไบด์ซีเมนต์และเซรามิก

ความเสถียรทางความร้อนที่ยอดเยี่ยม: พันธะเซรามิกทนทานต่ออุณหภูมิสูงลดการเสียรูปความร้อนและปรับปรุงความแม่นยำในการตัดเฉือน

การชาร์จด้วยตนเองที่ยอดเยี่ยม: ธัญพืชที่มีการกัดกร่อนนั้นหลั่งออกมาได้อย่างง่ายดายหลังจากการหยุดนิ่งรักษาความคมชัดและลดความเสี่ยงของการเผาไหม้

ชีวิตที่ยาวนาน: เมื่อเทียบกับล้อบด Corundum ธรรมดาอายุการใช้งานของพวกเขาสามารถขยายได้ 5-10 ครั้งลดความถี่ในการเปลี่ยน

มีวัสดุอะไรบ้างที่มีการบด CBN ที่เหมาะสมสำหรับ?

ล้อบด CBN Vitrified ส่วนใหญ่ใช้สำหรับการบดที่แม่นยำของวัสดุที่ทนต่อการสวมใส่สูง ได้แก่ ::

เหล็กชุบแข็ง (HRC ≥ 50 เช่นเหล็กกล้าและเหล็กแม่พิมพ์); คาร์ไบด์ (เช่นเครื่องมือเหล็กทังสเตน); เซรามิกและแก้ว (เช่นเซอร์โคเนียมออกไซด์และซิลิกอนคาร์ไบด์); โลหะผสมอุณหภูมิสูง (เช่นโลหะผสมนิกเกิล);

ไม่แนะนำให้ใช้กับวัสดุอ่อน (เช่นอลูมิเนียมและทองแดง) เนื่องจากธัญพืชขัด CBN สามารถฝังลงในโลหะอ่อนได้อย่างง่ายดายทำให้ล้ออุดตัน

ฉันควรเลือกขนาดกรวดความเข้มข้นและพันธบัตรสำหรับล้อบด CBN ที่มีความเข้มงวดได้อย่างไร? การเลือกขนาดกรวด:

การบดหยาบ (RA 0.8-1.6µm): #80- #120

การบดกึ่งระยะไกล (RA 0.4-0.8µm): #140- #240

การบดละเอียด (RA <0.4µm): #320 ขึ้นไป

การเลือกความเข้มข้น:

ความเข้มข้นต่ำ (50%-75%): เหมาะสำหรับการตัดเฉือนที่มีความแม่นยำสูง

ความเข้มข้นปานกลาง (100%): วัตถุประสงค์ทั่วไปประสิทธิภาพและอายุการใช้งาน

High Concentration (150%-200%): Suitable for heavy-duty grinding, but with a higher cost

การเลือกสารยึดเกาะ:

Vitrified Bond (VIT): วัตถุประสงค์ทั่วไปเหมาะสำหรับการใช้งานการบดที่มีความแม่นยำสูงที่สุด

Metal Bond (M): เหมาะสำหรับวัสดุที่แข็งเป็นพิเศษ แต่มีคุณสมบัติที่คมชัดของตัวเองไม่ดี

Resin Bond (B): เหมาะสำหรับคุณภาพพื้นผิวสูง แต่มีความต้านทานความร้อนที่ไม่ดี

วิธีการแต่งตัววงล้อบด CBN ที่เป็นรูปธรรมอย่างถูกต้อง? เครื่องมือแต่งตัว: เพชรแต่งตัวเพชรหรือลูกกลิ้งเพชร

พารามิเตอร์การแต่งตัว:

อาหารแต่งตัว: 0.002-0.01 มม./จังหวะ

ความเร็วในการแต่งตัว: 0.1-0.3m/s

สารหล่อเย็น: ต้องใช้เพื่อป้องกันความร้อนสูงเกินไปในระหว่างการแต่งตัว

ความถี่ในการแต่งตัว:

การบดหยาบ: แต่งตัวทุก 4-8 ชั่วโมง

การบดละเอียด: แต่งตัวทุก 2-4 ชั่วโมง

วิธีป้องกันการเผาไหม้ชิ้นงานเมื่อใช้ล้อบด CBN vitrified บนเครื่องบดที่ไม่มีศูนย์กลาง?

การเผาไหม้ชิ้นงานมักเกิดจากความร้อนการบดมากเกินไป สามารถใช้มาตรการต่อไปนี้:

การลดความเร็วในการบด: ลดความเร็วของล้อบดอย่างเหมาะสม (เช่นจาก 80m/s เป็น 60m/s)

การเพิ่มประสิทธิภาพสารหล่อเย็น: ใช้สารหล่อเย็นหล่อลื่นสูงเพื่อให้แน่ใจว่าครอบคลุมพื้นที่การบดอย่างเพียงพอ

การปรับฟีด: ลดปริมาณการตัดแต่ละครั้ง (เช่นจาก 0.02 มม. เป็น 0.01 มม.)

การเลือกความแข็งของวงล้อการบดที่เหมาะสม: ล้อเจียรที่ยากเกินไปสามารถทำให้เกิดการเผาไหม้ได้อย่างง่ายดาย สามารถใช้วงล้อบด CBN ที่นุ่มนวลกว่าได้

สาเหตุและวิธีแก้ปัญหาสำหรับการพูดพล่อยหรือการรอบนอกของชิ้นงาน?

สาเหตุที่เป็นไปได้:

ล้อเจียรที่ไม่สมดุล

วงล้อคู่มือที่ไม่ได้อยู่

ความสูงของศูนย์งานไม่ถูกต้อง

พารามิเตอร์การบดที่ไม่เหมาะสม (เช่นอัตราฟีดมากเกินไป)

สารละลาย:

ปรับสมดุลล้อบดเพื่อลดการสั่นสะเทือน

แต่งตัวล้อคู่มือเพื่อให้แน่ใจว่ากลม

ปรับความสูงของชิ้นงานชิ้นงาน (โดยปกติ 0.5-1.5 มม. เหนือเส้นกึ่งกลางของวงล้อบด)

ลดอัตราการป้อนและเพิ่มประสิทธิภาพพารามิเตอร์การบด

อะไรคือสาเหตุและวิธีแก้ปัญหาสำหรับอายุการใช้งานของวงล้อบด CBN สั้น ๆ ?

สาเหตุที่เป็นไปได้:

พารามิเตอร์การบดที่ไม่เหมาะสม (เช่นอัตราฟีดมากเกินไป)

การระบายความร้อนไม่เพียงพอซึ่งนำไปสู่ความเสียหายทางความร้อนต่อล้อเจียร

การเลือกล้อบดที่ไม่เหมาะสม (เช่นความเข้มข้นต่ำเกินไป)

วัสดุชิ้นงานมีสิ่งสกปรก (เช่นคาร์ไบด์ที่มีเนื้อหาโคบอลต์สูงเกินไป)

มาตรการปรับปรุง:

เพิ่มประสิทธิภาพพารามิเตอร์การบดเพื่อหลีกเลี่ยงการโอเวอร์โหลด

ตรวจสอบให้แน่ใจว่าการไหลของสารหล่อเย็นที่เพียงพอ (≥20 L/นาที)

เลือกวงล้อการบด CBN ที่มีความเข้มข้นสูงกว่า (เช่น 100% → 150%) ตรวจสอบวัสดุชิ้นงานเพื่อหลีกเลี่ยงสิ่งสกปรกที่อาจส่งผลกระทบต่อชีวิตของวงล้อบด

อะไรคือความแตกต่างระหว่างล้อบด CBN ของ Vitrified และล้อบด corundum ทั่วไป?

รายการเปรียบเทียบ	ล้อบด CBN	ล้อบด Corundum ธรรมดา (เช่น Corundum สีขาว)
ความแข็ง	สูงมาก (รองจากเพชรเท่านั้น)	ค่อนข้างต่ำ
วัสดุที่ใช้บังคับ	วัสดุที่มีความทนทานสูง (เหล็กแข็งคาร์ไบด์)	เหล็กธรรมดาเหล็กหล่อ
อายุขัย	5-10 times longer	ค่อนข้างสั้นต้องมีการเปลี่ยนบ่อยครั้ง
ประสิทธิภาพการบด	สูงเหมาะสำหรับการบดที่แม่นยำ	ค่อนข้างต่ำเหมาะสำหรับการบดหยาบ
ค่าใช้จ่าย	สูง แต่ยอดเยี่ยมโดยรวม-คุ้มค่า	ค่อนข้างต่ำ แต่ต้องเปลี่ยนบ่อยครั้ง

ล้อบด CBN ของ Vitrified ควรจัดเก็บและบำรุงรักษาอย่างไร?

สภาพแวดล้อมการจัดเก็บ: ทำให้ล้อแห้งและปราศจากการสั่นสะเทือนหลีกเลี่ยงอุณหภูมิสูงหรือต่ำมาก

การตรวจสอบก่อนการติดตั้ง: ตรวจสอบให้แน่ใจว่าล้อไม่มีรอยแตกและรูภายในตรงกับหน้าแปลน

การทำความสะอาดหลังการใช้งาน: ใช้อากาศอัดหรือสารทำความสะอาดพิเศษเพื่อกำจัดเศษซากบดและป้องกันการอุดตัน

การใช้งานทั่วไปของล้อบด CBN vitrified บนเครื่องบดที่ไม่มีศูนย์กลาง

การบดลูกกลิ้งแบริ่ง: ความแม่นยำสูงและความสอดคล้องโดย RA สูงถึง 0.2µm

การบดเครื่องมือของคาร์ไบด์: ยืดอายุการใช้งานและลดความเสี่ยงของการเผาไหม้

ชิ้นส่วนยานยนต์ (เช่นเพลาลูกเบี้ยว): การบดที่มีประสิทธิภาพสูงเพื่อปรับปรุงประสิทธิภาพการผลิต

8. 10 ข้อควรพิจารณาที่สำคัญสำหรับการใช้ล้อบดเซรามิก CBN ในเครื่องบดที่ไม่มีศูนย์กลาง

การเลือกพารามิเตอร์ล้อเจียรที่เหมาะสม

ขนาดกรวด: เลือก #80- #120 สำหรับการบดหยาบและ #240- #400 สำหรับการบดละเอียด

ความเข้มข้น: โดยทั่วไปเลือก 75%-100%เพิ่มขึ้นเป็น 150%สำหรับการบดหนัก

พันธบัตร: Vitrified Bond (VIT) เหมาะสำหรับการใช้งานการบดที่มีความแม่นยำสูงที่สุด

การเลือกที่ไม่ถูกต้อง: กรวดที่ดีเกินไปอาจเพิ่มแรงบดในขณะที่ความเข้มข้นสูงเกินไปอาจเพิ่มค่าใช้จ่าย

ตรวจสอบความสมดุลแบบไดนามิกของล้อ

การปรับสมดุลแบบไดนามิกเป็นสิ่งจำเป็นก่อนการติดตั้งเพื่อป้องกันการสั่นสะเทือนจากการส่งผลกระทบต่อคุณภาพพื้นผิวชิ้นงาน (เพิ่มค่า RA)

ตรวจสอบเป็นประจำโดยเฉพาะอย่างยิ่งในระหว่างการบดความเร็วสูง (ความเร็วเชิงเส้น≥ 60 m/s)

ผลกระทบ: ความไม่สมดุลอาจทำให้เกิดเครื่องหมายการพูดคุยและความกลมที่ไม่อดทน

แต่งตัวล้อบดอย่างถูกต้อง

เครื่องมือแต่งตัว: ปากกาแต่งตัวเพชรหรือลูกกลิ้ง

พารามิเตอร์การแต่งตัว: ป้อน 0.002-0.01 มม./จังหวะความเร็วในการแต่งตัว 0.1-0.3m/s

การระบายความร้อน: สเปรย์สารหล่อเย็นระหว่างการแต่งตัวเพื่อป้องกันความร้อนจากความร้อน

ข้อผิดพลาดในการใช้งาน: การแต่งตัวที่มากเกินไปหรือความเร็วที่มากเกินไปจะช่วยเร่งการสึกหรอของล้อบด

เพิ่มประสิทธิภาพพารามิเตอร์การบด

ความเร็วเชิงเส้น: แนะนำสำหรับล้อบด CBN vitrified คือ 50-80m/s (ปรับขึ้นอยู่กับวัสดุ)

อัตราฟีด: 0.005-0.02 มม. สำหรับการบดละเอียดและสูงกว่าสำหรับการบดหยาบ

ความเร็วงานชิ้นงาน: จับคู่ความเร็วล้อคู่มือเพื่อหลีกเลี่ยงการลื่นไถลและการเสียรูป

ปัญหาทั่วไป: ฟีดที่มากเกินไปสามารถทำให้เกิดการเผาไหม้ได้อย่างง่ายดายในขณะที่ความเร็วต่ำเกินไปอาจนำไปสู่ประสิทธิภาพที่ไม่ดี

ควบคุมการใช้น้ำหล่อเย็นอย่างเคร่งครัด

อัตราการไหล: ≥20L/นาทีเพื่อให้แน่ใจว่าครอบคลุมพื้นที่การบดทั้งหมด การกรอง: ใช้ระบบการกรองที่มีความแม่นยำสูง (เช่น5μmหรือน้อยกว่า) เพื่อป้องกันการบดเศษซากจากการอุดตันล้อบด

ประเภท: เลือกสารหล่อเย็นหล่อลื่นสูง (เช่นเอสเตอร์สังเคราะห์)

ผลที่ตามมาของการระบายความร้อนไม่เพียงพอ: ชิ้นงานเผาไหม้และการแตกร้าวด้วยความร้อนของล้อเจียร

ปรับความสูงของศูนย์งาน

ค่าที่แนะนำ: ศูนย์งานชิ้นงานควรอยู่เหนือศูนย์ล้อบด 0.5-1.5 มม. (ปรับตามเส้นผ่านศูนย์กลาง)

Impact: Too low a height can lead to barreling; ความสูงสูงเกินไปอาจทำให้เกิดการลี้ภัย

วิธีการทดสอบ: วัดความกลมหลังจากการทดลองและปรับตำแหน่งที่เหมาะสม

หลีกเลี่ยงการบดวัสดุที่อ่อนนุ่ม

วัสดุที่ใช้บังคับได้: เหล็กแข็ง, คาร์ไบด์, เซรามิก ฯลฯ (HRC ≥ 50)

วัสดุที่ต้องห้าม: โลหะอ่อนเช่นอลูมิเนียมและทองแดงสามารถทำให้เกิดการอุดตันของล้อได้อย่างง่ายดาย

ทางเลือก: สำหรับวัสดุที่อ่อนนุ่มใช้ล้อบด Corundum หรือเพชร

ตรวจสอบล้อคู่มือและแผ่นรองรับเป็นประจำ

คู่มือการปัดเศษล้อ: การรอบนอกอาจส่งผลให้เกิดการเบี่ยงเบนความสนใจของชิ้นงานและต้องมีการปัดเศษเป็นประจำ การสึกหรอของแผ่นรองรับ: การสึกหรอต้องเปลี่ยนมิฉะนั้นชิ้นงานชิ้นงานจะได้รับผลกระทบ

รอบการบำรุงรักษา: ตรวจสอบวงล้อคู่มือทุก 8 ชั่วโมง
