ต้นกำเนิดของเครื่องบดที่ไม่มีศูนย์กลาง
ต้นกำเนิดของเครื่องบดที่ไม่มีศูนย์กลางสามารถย้อนกลับไปในช่วงต้นศตวรรษที่ 20 ในเวลานั้นรถยนต์พัฒนาอย่างรวดเร็วและ บริษัท รถยนต์มากกว่า 20 แห่งเช่นเมอร์เซเดส-เบนซ์ฟอร์ดและเจเนอรัลมอเตอร์ได้รับการจัดตั้งขึ้นหลังจากนั้นอีก รูปแบบองค์กรการผลิตรถยนต์เข้าสู่มาตรฐานและการผลิตสายการประกอบ เครื่องบดที่ไม่มีศูนย์กลางเกิดขึ้นภายใต้ความต้องการของอุตสาหกรรมยานยนต์สำหรับปริมาณการผลิตที่มีความแม่นยำสูง

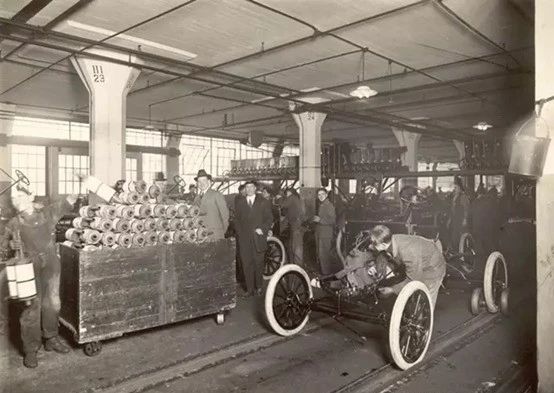

การประชุมเชิงปฏิบัติการการผลิตรถยนต์ในช่วงต้นศตวรรษที่ 20
ในปีพ. ศ. 2464 บริษัท มิลลิ่งเครื่องมิลลิ่งซินซินนาติยอมรับคำสั่งเครื่องบดจาก บริษัท ฟอร์ดมอเตอร์ผลิตเครื่องบดที่ไม่มีศูนย์กลางสิบจุดสำหรับเวลาและส่งมอบให้ฟอร์ดเมื่อวันที่ 17 กุมภาพันธ์ 2465
เครื่องบดที่ไม่มีศูนย์กลางของซินซินนาติส่งไปยังฟอร์ด
ด้วยการเกิดของเครื่องบดที่ไม่มีศูนย์กลางความแม่นยำมิติและความกลมของชิ้นส่วนเพิ่มขึ้นโดยตรงหนึ่งในสี่และเวลาในการผลิตลดลงเหลือหนึ่งในสิบของต้นฉบับ เทคโนโลยีการบดแบบแรงเหวี่ยงนี้ไม่เพียง แต่ช่วยให้การผลิตจำนวนมาก แต่ยังช่วยให้สามารถผลิตชิ้นส่วนที่เปลี่ยนได้
02
การพัฒนาเครื่องบดที่ไม่มีศูนย์กลางในประเทศของเรา
ในประเทศของฉันเครื่องบดที่ไม่มีศูนย์กลางเริ่มช้า แต่พัฒนาค่อนข้างเร็วและมีประสบการณ์สามขั้นตอนสำคัญ: การผลิตเลียนแบบการออกแบบตนเองและการออกแบบที่ทันสมัย
1. ขั้นตอนการผลิตเลียนแบบ
2497-2503 เป็นขั้นตอนการเลียนแบบ ในปีพ. ศ. 2497 โรงงานเครื่องมือเครื่องจักร Wuxi เลียนแบบเครื่องบดกลางแบบไม่มีศูนย์กลาง M2075 ในปี 1957 เครื่องบดที่ไม่มีศูนย์กลางของทรายกว้าง M1075K ถูกเลียนแบบ
เครื่องบดที่ไม่มีศูนย์กลางของประเทศของฉัน (ที่มารูปภาพ: Wuxi Machine Tool โรงงานโรงงานอย่างเป็นทางการ)
2. การออกแบบตนเองขั้นตอน-การพัฒนาตนเองของเครื่องบดที่ไม่มีศูนย์กลางของประเทศของฉัน M1025
ในเดือนตุลาคมปี 1956 โรงงานเครื่องมือเครื่องจักร Wuxi เริ่มออกแบบเครื่องบด M1025 ภายใต้คำแนะนำของผู้เชี่ยวชาญโซเวียต ผ่านความพยายามร่วมกันของช่างเทคนิคและคนงานเก่าความยากลำบากทางเทคนิคต่าง ๆ ก็เอาชนะได้ ในเดือนมีนาคม พ.ศ. 2501 ผลิตภัณฑ์ใหม่ได้ถูกรวมเข้าด้วยกันและผ่านการประเมิน
นี่คือเครื่องบดที่ออกแบบโดย Wuxi Machine Tool Factory และยังเป็นเครื่องบดที่ไม่มีศูนย์กลางที่พัฒนาขึ้นเองในประเทศของฉัน การพัฒนาที่ประสบความสำเร็จของเครื่องบดที่ไม่มีศูนย์กลางนี้ได้สะสมประสบการณ์ที่มีค่ามากมายสำหรับการวิจัยและการพัฒนาเครื่องบดที่ไม่มีศูนย์กลางของเรา
จากปีพ. ศ. 2504 ถึง 2513 เครื่องมือเครื่องจักรเครื่องจักรเครื่องจักร Wuxi เครื่องบดแบบศูนย์กลางพิเศษสำหรับการประมวลผลวาล์วแก๊สหมุดบอลเพลาข้ามท่อเหล็กเพลามอเตอร์ ฯลฯ ได้รับการออกแบบในประเทศจีน สิ่งเหล่านี้เป็นเครื่องหมายวุฒิภาวะของการออกแบบตนเองของเครื่องบดที่ไม่มีศูนย์กลางในประเทศของเรา ในช่วงเวลานี้โรงงานเครื่องมือเครื่องจักรเครื่อง Wuxi โรงงานเครื่องมือเครื่องจักรเครื่อง Xianfeng โรงงานเครื่องมือเครื่องจักรเครื่องสองเครื่อง Benxi โรงงานเครื่องมือเครื่องชื้นเครื่องจักรและผู้ผลิตรายอื่น ๆ ได้ผลิตเครื่องบดแบบศูนย์กลางแบบตรงกลางอย่างต่อเนื่อง
3. ขั้นตอนการออกแบบที่ทันสมัย
ด้วยการพัฒนาวิทยาศาสตร์และเทคโนโลยีตั้งแต่ต้นทศวรรษ 1980 เครื่องบดที่ไม่มีศูนย์กลางได้เข้าสู่ขั้นตอนการออกแบบที่ทันสมัย ประเทศของฉันไม่เพียง แต่พัฒนาเครื่องบดที่มีความแม่นยำสูงรุ่นใหม่และเครื่องบดที่ไม่มีศูนย์กลางความเร็วสูงเท่านั้น แต่ยังใช้การออกแบบแบบแยกส่วนการออกแบบองค์ประกอบ จำกัด แบบคงที่และแบบไดนามิก
03

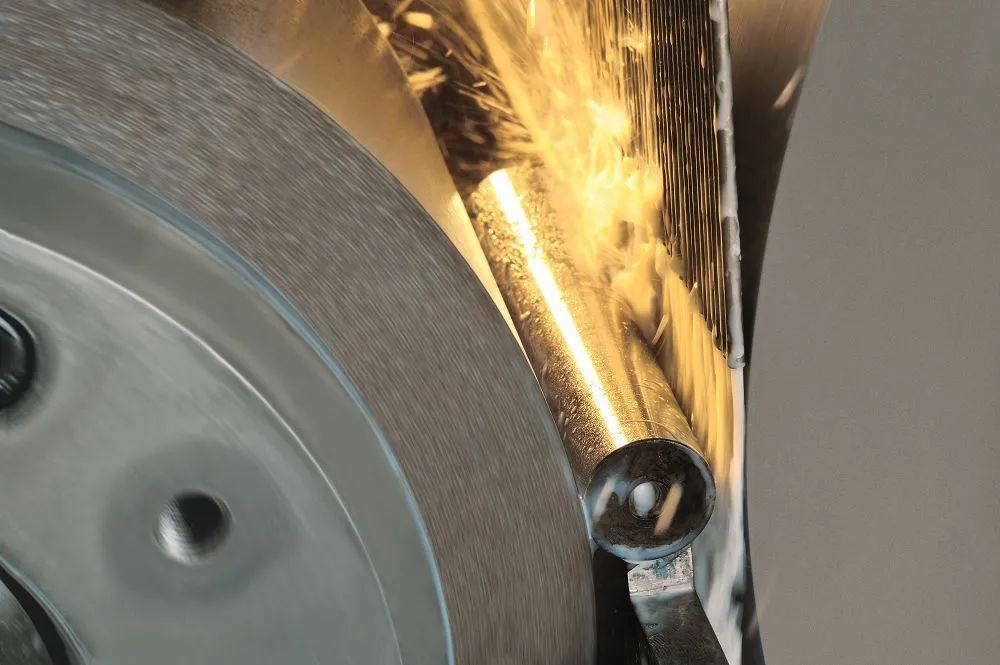

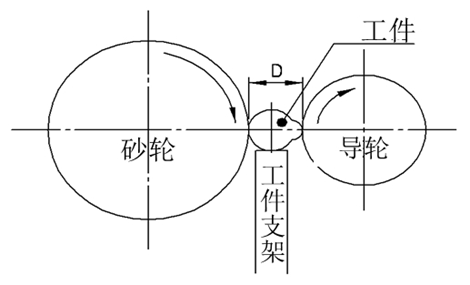

หลักการทำงานและวิธีการของเครื่องบดที่ไม่มีศูนย์กลาง ตามชื่อที่แนะนำเครื่องบดที่ไม่มีศูนย์กลางเป็นเครื่องบดชนิดหนึ่งที่ไม่จำเป็นต้องยึดจุดศูนย์กลางของชิ้นงานเพื่อบด ส่วนใหญ่ประกอบด้วยสามกลไก: การเจียรล้อบด, วงล้อนำ (ล้อปรับ) และตัวยึดชิ้นงาน (พาเลท) ฟังก์ชั่นของล้อเจียรคือการลบพื้นผิวออกจากการบดและสร้างระดับแสงที่ต้องการ ฟังก์ชั่นของวงล้อนำคือการควบคุมความเร็วในการหมุนของการบด วงเล็บชิ้นงานใช้เพื่อรองรับการบดระหว่างการบด
ตามวิธีการป้อนชิ้นงานมีวิธีการบดที่ไม่มีศูนย์กลางสามวิธี:
วิธีการให้อาหารข้ามทิศทาง: เหมาะสำหรับการบดของชิ้นงานหลายเส้นผ่าศูนย์กลางหรือรูปทรงพิเศษ วิธีการให้อาหาร: มีประสิทธิภาพการผลิตสูงสำหรับการบดลูกกลิ้งเข็มลูกกลิ้งทรงกระบอกและลูกกลิ้งเรียว วิธีการให้อาหารแบบสัมผัส: ความสามารถในการบดชิ้นงานที่มีรูปร่างพิเศษเช่นลูกกลิ้งทรงกลม
04
ข้อดีและข้อเสียของการบดที่ไม่มีศูนย์กลางและการบดทรงกระบอก
เรารู้ว่าในทุกเครื่องบดเครื่องบดทรงกระบอกเป็นเครื่องมือเครื่องจักรที่ใช้กันอย่างแพร่หลายและสามารถประมวลผลพื้นผิวด้านนอกรูปทรงกรวยทรงกระบอกและเครื่องบดพื้นผิวของไหล่ ดังนั้นเมื่อประมวลผลชิ้นงานเราควรเลือกการบดแบบไม่มีศูนย์กลางหรือการบดทรงกระบอกหรือไม่? สิ่งนี้ต้องการการทำความเข้าใจลักษณะและข้อดีและข้อเสีย
เราเพิ่งแนะนำหลักการทำงานของเครื่องบดที่ไม่มีศูนย์กลางและต่อไปนี้เป็นลักษณะของมัน
1. การประมวลผลอย่างต่อเนื่องไม่จำเป็นต้องถอนเครื่องมือเวลาสั้น ๆ สำหรับการยึดชิ้นงานและผลผลิตสูง
2. กลไกการวางตำแหน่งวงเล็บและคู่มือการวางตำแหน่งล้อมีการรองรับความแข็งแกร่งที่ดีกว่าเครื่องบดทรงกระบอกธรรมดาและกลไกเฟรมกลางและสามารถใหญ่ขึ้นในการตัดปริมาตรซึ่งเอื้อต่อการประมวลผลของชิ้นงานเพลาเรียวทำให้ง่ายต่อการบดความเร็วสูงและการบดที่แข็งแกร่ง
3. ชิ้นงานของเครื่องบดทรงกระบอกด้านนอกที่ไม่มีศูนย์กลางอยู่ตรงกลางอยู่ในตำแหน่งที่กลไกการวางตำแหน่งโดยเครื่องบดทรงกระบอกด้านนอก จำนวนการบดเป็นค่าเผื่อในเส้นผ่านศูนย์กลางของชิ้นงาน ดังนั้นการสึกหรอของล้อเจียรการชดเชยกลไกการป้อนและข้อผิดพลาดความแม่นยำในการวางตำแหน่งซ้ำ ๆ ของกลไกการตัดบนเส้นผ่านศูนย์กลางและความแม่นยำมิติของชิ้นส่วนจึงเป็นเพียงครึ่งหนึ่งของเครื่องบดทรงกระบอกด้านนอกธรรมดา ไม่จำเป็นต้องเจาะรูกลางและเป็นเรื่องง่ายที่จะบรรลุการโหลดและขนถ่ายอัตโนมัติ
4. เครื่องบดที่ไม่มีการบดเป็นศูนย์กลางของการบดผ่านกลไกซึ่งสามารถเพิ่มค่าเผื่อการประมวลผลในแต่ละครั้ง เมื่อตัดเข้าไปในการบดพื้นผิวที่ซับซ้อนสามารถบดตามลำดับหรือล้อเจียรหลายล้อซึ่งมีผลผลิตสูงและการใช้งานที่หลากหลาย
เมื่อเทียบกับเครื่องบดทรงกระบอกด้านนอกที่ไม่มีศูนย์กลางคุณลักษณะดังต่อไปนี้คือ:
1. ในแง่ของประสิทธิภาพการบดการบดทรงกระบอกนั้นเลวร้ายยิ่งกว่าการบดแบบไม่มีศูนย์กลางดังนั้นต้นทุนการผลิตจึงค่อนข้างสูง
2. อย่างไรก็ตามเมื่อเทียบกับการบดแบบแรงเหวี่ยงข้อดีของการบดทรงกระบอกภายนอกก็ชัดเจนมากเช่นกันข้อผิดพลาดของทรงกระบอกที่เกิดขึ้นระหว่างการประมวลผลกลึงที่ด้านหน้าของแกนลูกกลิ้งสามารถแก้ไขได้ ประการที่สองเพลาขั้นตอนสามารถบดได้ หากเป็นเครื่องบดทรงกระบอกภายนอก CNC ก็สามารถเป็นพื้นดินในพื้นผิวกลางและสูงหรืออาร์ค
3. ในแง่ของความแม่นยำของทรงกระบอกโดยรวมการบดทรงกระบอกโดยทั่วไปจะดีกว่าการบดแบบแรงเหวี่ยง
05
ก้านเครื่องยนต์ดีเซลเครื่องบดหัวรถจักร
หลังจากแนะนำข้อดีและข้อเสียของการบดที่ไม่มีศูนย์กลางและการบดทรงกระบอกลองมาดูกรณีแอปพลิเคชันที่ใช้งานได้จริง
วาล์วเครื่องยนต์ดีเซล
วาล์วเป็นส่วนสำคัญของการทำงานของเครื่องยนต์ดีเซล ในปี 1970 และกลางทศวรรษ 1980 บริษัท ได้ใช้กระบวนการบดทรงกระบอกแบบดั้งเดิม (ทั้งสองวิธีการวางตำแหน่งปลายทาง) แต่เนื่องจากอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางของก้านวาล์วสูงกว่า 10 (ดูรูปด้านล่าง)

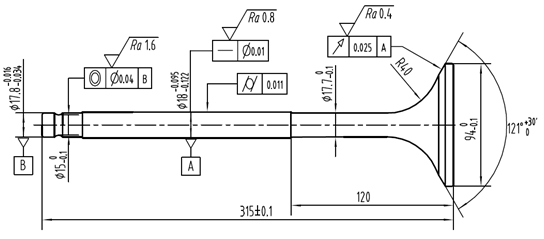

DF11 วาล์วเครื่องยนต์ดีเซล
วิธีการบดทรงกระบอกแบบดั้งเดิมช่วยลดความแข็งแกร่งของระบบกระบวนการบดอย่างมาก ในเวลาเดียวกันโดยทั่วไปจะมีความไม่สม่ำเสมอในขนาดของก้านวาล์วหลังจากการบดโดยเฉพาะอย่างยิ่งปัญหาของการตีกลองในก้านและประสิทธิภาพการประมวลผลต่ำยังไม่ได้รับการแก้ไขอย่างดี

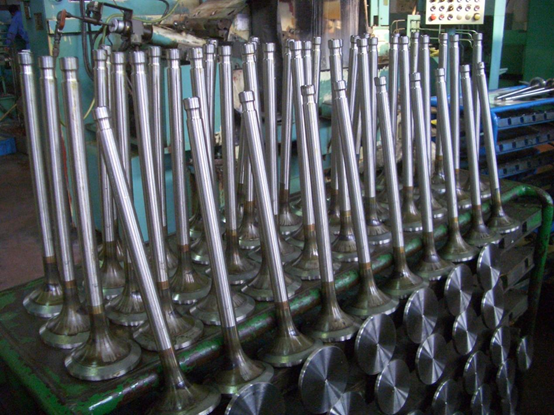

ในช่วงกลางถึงปลายปี 1980 บริษัท ได้เปิดตัวเครื่องบดที่ไม่มีศูนย์กลางของญี่ปุ่น เส้นทางโดยรวมของเทคโนโลยีการประมวลผลวาล์วได้รับการออกแบบใหม่รอบก้านโดยวิธีการบดแบบไม่มีศูนย์กลาง (วิธีการตัดการบด) ในกระบวนการประมวลผลที่ตามมาข้อได้เปรียบของกระบวนการบดที่ไม่มีศูนย์กลางของก้านวาล์วสะท้อนให้เห็นอย่างชัดเจนส่วนใหญ่ปรากฏใน: ความสอดคล้องของความทนทานต่อมิติที่ดี (ภายใน 0.02 มม.) ความขรุขระของพื้นผิวที่ดี
บริษัท เรียนรู้จากประสบการณ์หลายทศวรรษในวาล์วการผลิตจำนวนมากที่ส่วนของก้านวาล์วใช้การบดแบบไม่มีศูนย์กลางเป็นวิธีการประมวลผลแบบแบทช์ที่มีประสิทธิภาพและสะดวก ด้วยการพัฒนาอย่างต่อเนื่องของตลาดผลิตภัณฑ์วาล์วปัจจุบันสายการผลิตวาล์วทั้งสองของ บริษัท มีเครื่องบดที่ไม่มีศูนย์กลางหลายเครื่อง (Microsa, Japan และ Guangyang, ญี่ปุ่น) สำหรับส่วนก้านวาล์วบดที่ไม่มีศูนย์กลาง ข้อกำหนดการประมวลผลอุปกรณ์สามารถดำเนินการวาล์วทางทะเลเครื่องยนต์ดีเซลความเร็วปานกลางหลายประเภทและสามารถช่วยเหลือลูกค้าในการวิจัยและพัฒนาวาล์วเครื่องยนต์ดีเซลดีเซลที่ประหยัดต้นทุนได้

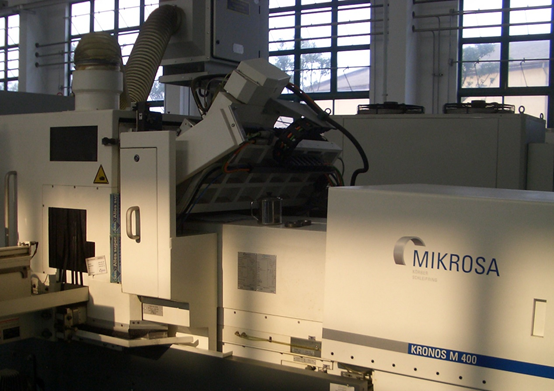

เครื่องบดที่ไม่มีศูนย์กลาง
06
สรุป
การบดที่ไม่มีศูนย์กลางเป็นวิธีการตัดเฉือนที่มีประสิทธิภาพสูงในการผลิตในวิธีการประมวลผลเชิงกลในปัจจุบัน วิธีการบดนี้สามารถเปิดใช้งานชิ้นงานเพื่อให้ได้คุณภาพการประมวลผลพื้นผิวที่ดีความแม่นยำในการประมวลผลสูงและประสิทธิภาพการประมวลผลที่สูง มีการใช้กันอย่างแพร่หลายในการประมวลผลของหมุดแท่งเรียวและท่อที่มีเส้นผ่านศูนย์กลางยาวและใช้กันอย่างแพร่หลายในด้านการผลิตตลับลูกปืน
ในช่วงไม่กี่ปีที่ผ่านมาโรงงานเครื่องมือเครื่องจักรของประเทศของฉันที่ผลิตเครื่องบดที่ไม่มีศูนย์กลางได้ทันกับการพัฒนาเวลาและพยายามปรับปรุงประสิทธิภาพของเครื่องบดที่ไม่มีศูนย์กลาง แม้ว่าจะยังมีช่องว่างบางอย่างที่มีเครื่องบดที่ไม่มีศูนย์กลางขั้นสูงในการประยุกต์ใช้วัสดุใหม่และการวิจัยและพัฒนาเทคโนโลยีใหม่ผู้ผลิตเครื่องบดที่ไม่มีศูนย์กลางของประเทศของฉันต้องเผชิญกับความยากลำบากและพยายามที่จะเอาชนะปัญหาทางเทคนิคซึ่งนำไปสู่เทคโนโลยีเครื่องบดที่ไม่มีศูนย์กลางของประเทศ
